Der Deckel der Schaltnaben GN 750 verdeckt Befestigungselemente (siehe Montagebeispiele), sowie vor- und zurückstehende Wellen. Außerdem bietet er sich zum Aufdruck von Zeichen und Symbolen an.
Bei der Montage wird der Deckel von Hand eingedrückt, zur Demontage kann er mit einem Schraubendreher an der Aussparung abgehoben werden.
Technische Daten
| Schalthebeldurchmesser d1 | 50 |
|---|
| d2 | 14 |
|---|
| Bohrungskennzeichen | V - mit Vierkant |
|---|
| Form | N - Deckel neutral |
|---|
| Werkstoff | ST - Stahl |
|---|
| filtercolumn1 | B 16 |
|---|
| d3 | 40 |
|---|
| d4 | 37,5 |
|---|
| d5 | 23 |
|---|
| d6 | 11 |
|---|
| h1 | 28 |
|---|
| h2 | 22 |
|---|
| h3 | 3,8 |
|---|
| h4 ≈ | 63 |
|---|
| Länge l | 130 |
|---|
| RoHS | Ja |
|---|
| Gewicht | 0,412 kg |
|---|

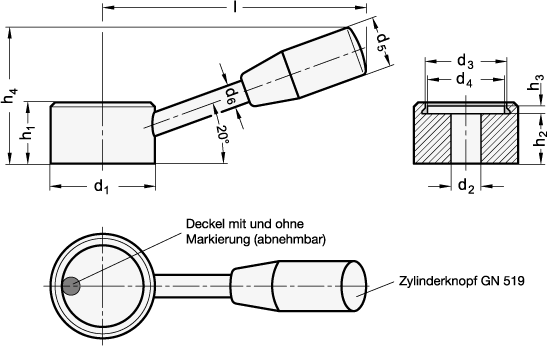

Angaben laut Hersteller. Maßbuchstaben (z. B. d1, l1) siehe Maßzeichnung in den Artikelbildern, Maße in mm.
Artikeldaten
| Hersteller | Ganter (Otto Ganter GmbH & Co. KG) |
|---|
| Normteil | GN 750 |
|---|
| Bestellbezeichnung | GN 750-50-V14-N |
|---|
| EAN | 4045525371118 |
|---|
| Ganter-Bezeichnung | Schaltnaben, Stahl |
|---|
| Bestelleinheit | Stück |
|---|
| Zolltarifnummer | 84879059 |
|---|
| eCl@ss 5.1.4 | 23010502 |
|---|
