Bei verstellbaren Klemmhebeln GN 302.2 steht der Griff nicht geneigt, sondern parallel zur Spannfläche.
Verstellbare Hebel sind vorzugsweise dann einzusetzen, wenn der Spannbereich begrenzt oder eine bestimmte Spannstellung erwünscht ist. Der Gewindeeinsatz ist durch eine Kerbverzahnung mit dem Griff lösbar verbunden.
Durch Anheben (Ziehen) des Griffes wird die Kerbverzahnung frei und der Klemmhebel kann in die günstigste Spannposition geschwenkt werden. Beim Loslassen" rastet der Griff selbsttätig wieder ein."
Technische Daten
| Grifflänge l1 | 22 |
|---|
| Anschlussgewinde d1 | M 4 |
|---|
| Farbe | SW - schwarz, RAL 9005, strukturmatt |
|---|
| Griffkoerpermaterial | ZD - Zink-Druckguss |
|---|
| d3 | 8 |
|---|
| d4 | 10,5 |
|---|
| h1 | 18,5 |
|---|
| h2 | 2 |
|---|
| h3 | 16,5 |
|---|
| h4 Rastweg | 3 |
|---|
| t min. | 5 |
|---|
| Verstellbar | True |
|---|
| RoHS | Ja |
|---|
| Gewicht | 0,013 kg |
|---|

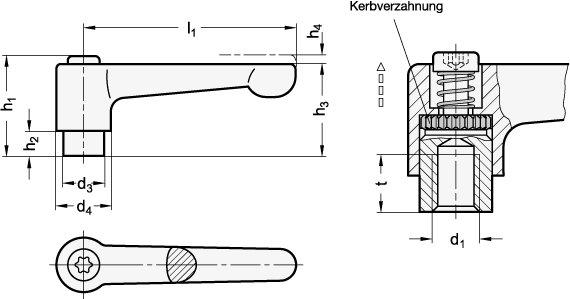

Angaben laut Hersteller. Maßbuchstaben (z. B. d1, l1) siehe Maßzeichnung in den Artikelbildern, Maße in mm.
Artikeldaten
| Hersteller | Ganter (Otto Ganter GmbH & Co. KG) |
|---|
| Normteil | GN 302.2 |
|---|
| Bestellbezeichnung | GN 302.2-22-M4-SW |
|---|
| EAN | 4045525725034 |
|---|
| Ganter-Bezeichnung | Flache verstellbare Klemmhebel, Zink-Druckguss, Buchse Stahl verzinkt |
|---|
| Bestelleinheit | Stück |
|---|
| Zolltarifnummer | 84879090 |
|---|
| eCl@ss 5.1.4 | 23010501 |
|---|
