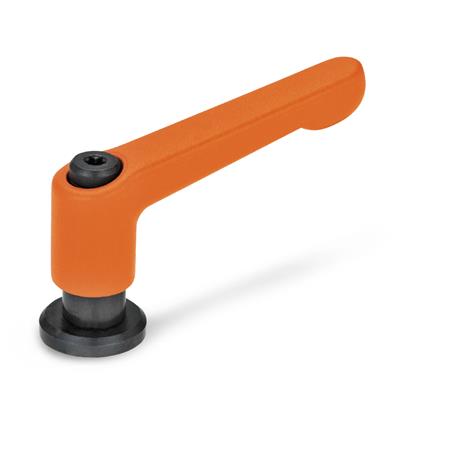

Verstellbare Klemmhebel GN 307 sind vorzugsweise dann einzusetzen, wenn der Spannbereich begrenzt oder eine bestimmte Spannstellung erwünscht ist. Der Gewindeeinsatz ist durch eine Kerbverzahnung mit dem Griff lösbar verbunden.
Durch Anheben (Ziehen) des Griffes wird die Kerbverzahnung frei und der Klemmhebel kann in die günstigste Spannposition geschwenkt werden. Beim „Loslassen“ rastet der Griff selbsttätig wieder ein.
Die Auflagescheibe ist unverlierbar angebracht, dreht sich beim Anziehen nicht mit und schützt die Spannfläche vor Beschädigung. Eine typische Anwendung ist der Einsatz der Klemmhebel bei Langlöchern.
Technische Daten
| Grifflänge l1 | 63 |
|---|
| Anschlussgewinde d1 | M 8 |
|---|
| Farbe | OS - orange, RAL 2004, strukturmatt |
|---|
| Griffkoerpermaterial | ZD - Zink-Druckguss |
|---|
| Anschlussbohrung d2 | 20 |
|---|
| d3 | 13,5 |
|---|
| d4 | 17,5 |
|---|
| h1 | 31 |
|---|
| h2 | 6,5 |
|---|
| h3 | 45 |
|---|
| h4 Rastweg | 4 |
|---|
| s | 3,5 |
|---|
| t min. | 13 |
|---|
| RoHS | Ja |
|---|
| Gewicht | 0,080 kg |
|---|
Angaben laut Hersteller. Maßbuchstaben (z. B. d1, l1) siehe Maßzeichnung in den Artikelbildern, Maße in mm.
Artikeldaten
| Hersteller | Ganter (Otto Ganter GmbH & Co. KG) |
|---|
| Normteil | GN 307 |
|---|
| Bestellbezeichnung | GN 307-63-M8-OS |
|---|
| EAN | 4045525524033 |
|---|
| Ganter-Bezeichnung | Verstellbare Klemmhebel, Zink-Druckguss, mit Buchse und Auflagescheibe |
|---|
| Bestelleinheit | Stück |
|---|
| Zolltarifnummer | 84879090 |
|---|
| eCl@ss 5.1.4 | 23010501 |
|---|
