Design und Handhabung des verstellbaren Klemmhebel GN 604.2 entsprechen den Ansprüchen der Produktfamilie Ergostyle®.
Sicherheits-Klemmhebel GN 604.2 werden eingesetzt, wenn ein versehentliches, unbedachtes Lösen oder Verstellen zu Unfällen führen kann.
Unbetätigt ist der Hebel nicht mit dem Gewindeeinsatz verbunden, d.h. der Klemmhebel läßt sich leichtgängig drehen.
Erst durch Niederdrücken der Hebelnabe rasten die beiden Kerbverzahnungen ein, sodass gelöst oder gespannt werden kann.
Beim dem ,,Loslassen wird die Verbindung durch Federkraft wieder gelöst."
Technische Daten
| Grifflänge l1 | 44 |
|---|
| Anschlussgewinde d1 | M 4 |
|---|
| Farbe | SG - schwarzgrau, RAL 7021, matt |
|---|
| Griffkoerpermaterial | PA - Kunststoff, Polyamid |
|---|
| d2 | 12 |
|---|
| d3 | 15,5 |
|---|
| h1 | 29 |
|---|
| h2 | 9 |
|---|
| h3 | 36 |
|---|
| h4 Rastweg | 3,5 |
|---|
| t min. | 10 |
|---|
| Verstellbar | True |
|---|
| RoHS | Ja |
|---|
| Gewicht | 0,014 kg |
|---|

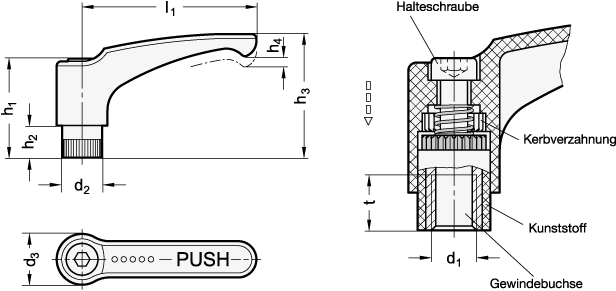

Angaben laut Hersteller. Maßbuchstaben (z. B. d1, l1) siehe Maßzeichnung in den Artikelbildern, Maße in mm.
Artikeldaten
| Hersteller | Ganter (Otto Ganter GmbH & Co. KG) |
|---|
| Normteil | GN 604.2 |
|---|
| Bestellbezeichnung | GN 604.2-44-M4-SG |
|---|
| EAN | 4045525567108 |
|---|
| Ganter-Bezeichnung | Sicherheits-Klemmhebel, Kunststoff, Gewindebuchse Stahl |
|---|
| Bestelleinheit | Stück |
|---|
| Zolltarifnummer | 84879090 |
|---|
| eCl@ss 5.1.4 | 23010501 |
|---|
