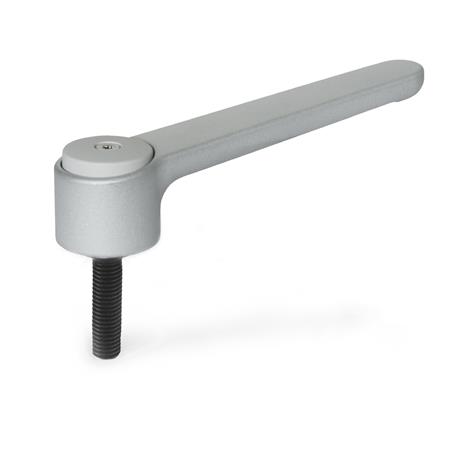

Verstellbare Flachspannhebel GN 126 zeichnen sich durch ihre niedrige Bauhöhe und das zeitlos elegante Design aus.
Sie sind vorzugsweise dann einzusetzen, wenn der Schwenkbereich begrenzt oder eine bestimmte Spannstellung des Hebels erwünscht ist. Der Schraubeneinsatz ist über eine Kerbverzahnung mit dem Griff ausrückbar verbunden.
Durch Anheben der Hebelnabe wird die Kerbverzahnung frei und der Spannhebel kann in eine günstigste Spannposition geschwenkt werden. Beim „Loslassen“ rastet der Spannhebel wieder selbsttätig ein.
Technische Daten
| Grifflänge l1 | 145 |
|---|
| Anschlussgewinde d1 | M 12 |
|---|
| Gewindelänge l2 | 63 |
|---|
| Farbe | SR - silber, RAL 9006, strukturmatt |
|---|
| Griffkoerpermaterial | ZD - Zink-Druckguss |
|---|
| d3 | 23 |
|---|
| d4 | 40 |
|---|
| h1 | 42 |
|---|
| h2 | 4 |
|---|
| h3 | 56 |
|---|
| h4 Rastweg | 4 |
|---|
| RoHS | Ja |
|---|
| Gewicht | 0,454 kg |
|---|

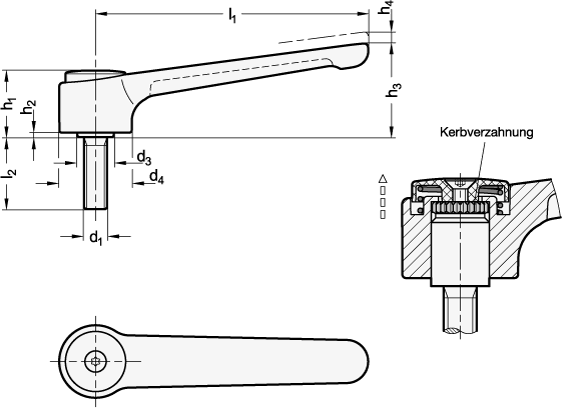

Angaben laut Hersteller. Maßbuchstaben (z. B. d1, l1) siehe Maßzeichnung in den Artikelbildern, Maße in mm.
Artikeldaten
| Hersteller | Ganter (Otto Ganter GmbH & Co. KG) |
|---|
| Normteil | GN 126 |
|---|
| Bestellbezeichnung | GN 126-145-M12-63-SR |
|---|
| EAN | 4045525457812 |
|---|
| Ganter-Bezeichnung | Verstellbare Flachspannhebel, Zink-Druckguss, Schraube Stahl |
|---|
| Bestelleinheit | Stück |
|---|
| Zolltarifnummer | 84879090 |
|---|
| eCl@ss 5.1.4 | 23010501 |
|---|
