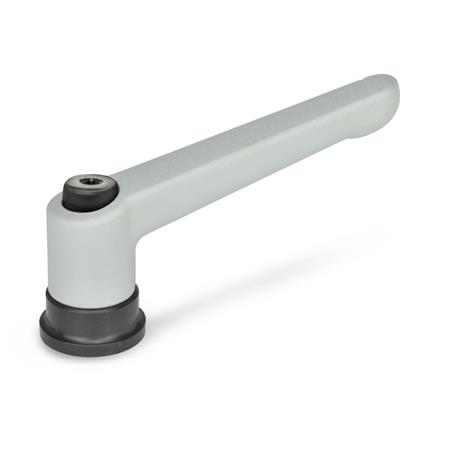

Neben der Einstellbarkeit in eine bestimmte Spannstellung haben verstellbare Klemmhebel GN 300.4 eine Spannfläche, die über ein Kugellager (Axiallager) mit der Gewindebuchse des Klemmhebels verbunden ist. Dadurch werden folgende Vorteile erzielt:
- Doppelte Spannkraft durch geringe Flächenreibung
- Schonung des zu spannenden Elementes durch eine feststehende Auflagefläche
- geringes Setzverhalten durch höhere Vorspannkraft im Gewinde
Technische Daten
| Grifflänge l1 | 108 |
|---|
| Anschlussgewinde d1 | M 12 |
|---|
| Farbe | SR - silber, RAL 9006, strukturmatt |
|---|
| Griffkoerpermaterial | ZD - Zink-Druckguss |
|---|
| d3 | 35 |
|---|
| d4 | 30 |
|---|
| h1 | 56,5 |
|---|
| h3 | 82 |
|---|
| h4 Rastweg | 5 |
|---|
| t min. | 26,5 |
|---|
| Verstellbar | True |
|---|
| RoHS | Ja |
|---|
| Gewicht | 0,352 kg |
|---|
Angaben laut Hersteller. Maßbuchstaben (z. B. d1, l1) siehe Maßzeichnung in den Artikelbildern, Maße in mm.
Artikeldaten
| Hersteller | Ganter (Otto Ganter GmbH & Co. KG) |
|---|
| Normteil | GN 300.4 |
|---|
| Bestellbezeichnung | GN 300.4-108-M12-SR |
|---|
| EAN | 4045525831322 |
|---|
| Ganter-Bezeichnung | Verstellbare Klemmhebel mit Spannkraftverstärkung, Buchse Stahl |
|---|
| Bestelleinheit | Stück |
|---|
| Zolltarifnummer | 84879090 |
|---|
| eCl@ss 5.1.4 | 23010501 |
|---|
