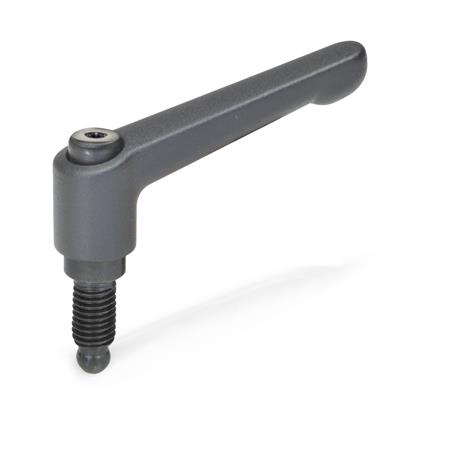

Verstellbare Klemmhebel GN 306 sind vorzugsweise dann einzusetzen, wenn der Spannbereich begrenzt oder eine bestimmte Spannstellung erwünscht ist. Der Gewindeeinsatz ist durch eine Kerbverzahnung mit dem Griff lösbar verbunden.
Durch Anheben (Ziehen) des Griffes wird die Kerbverzahnung frei und der Klemmhebel kann in die günstigste Spannposition geschwenkt werden. Beim Loslassen rastet der Griff selbsttätig wieder ein.
Der MS- / KU-Druckzapfen vermeidet Druckstellen bzw. Beschädigungen am Spannpunkt.
Mit dem gehärteten Druckzapfen (Form DZ) wird ein punktförmiger Druckpunkt erzielt.
Das bewegliche Druckstück (Form KD) lässt sich leicht aufklipsen und auch wieder demontieren. Die Druckstücke werden unmontiert geliefert.
Technische Daten
| Grifflänge l1 | 63 |
|---|
| Anschlussgewinde d1 | M 8 |
|---|
| Gewindelänge l2 | 20 |
|---|
| Farbe | SW - schwarz, RAL 9005, strukturmatt |
|---|
| Form | ZK - Kugelzapfen |
|---|
| Griffkoerpermaterial | ZD - Zink-Druckguss |
|---|
| d3 | 13,5 |
|---|
| d4 | 17,5 |
|---|
| d7 | 6,1 |
|---|
| h1 | 31 |
|---|
| h2 | 6,5 |
|---|
| h3 | 45 |
|---|
| h4 Rastweg | 4 |
|---|
| l6 | 6,2 |
|---|
| RoHS | Ja |
|---|
| Gewicht | 0,080 kg |
|---|
Angaben laut Hersteller. Maßbuchstaben (z. B. d1, l1) siehe Maßzeichnung in den Artikelbildern, Maße in mm.
Artikeldaten
| Hersteller | Ganter (Otto Ganter GmbH & Co. KG) |
|---|
| Normteil | GN 306 |
|---|
| Bestellbezeichnung | GN 306-63-M8-20-ZK-SW |
|---|
| EAN | 4045525091283 |
|---|
| Ganter-Bezeichnung | Verstellbare Klemmhebel, Schraube mit Sonderzapfen |
|---|
| Zolltarifnummer | 84879090 |
|---|
| eCl@ss 5.1.4 | 23010501 |
|---|
