Klemmnaben GN 150.5 zeichnen sich durch ihre einfache Befestigungsmöglichkeit auf der Welle aus:
Zum Festklemmen der Nabe braucht die Welle nicht bearbeitet zu werden, es entfallen Befestigungselemente und Montagearbeit.
Ein weiterer Vorteil ist, dass ein Betätigungshebel auf einfache Weise in die günstigste Bedienungsstellung gedreht werden kann.
Die Wellentoleranz sollte innerhalb h11 liegen; für sehr große Drehmomente kann die Klemmnabe auch mit Nut geliefert werden.
Technische Daten
| Durchmesser d1 | 28 |
|---|
| Anschlussbohrung d2 | B 12 |
|---|
| Griffkoerpermaterial | NI - Edelstahl |
|---|
| b1 | 17,5 |
|---|
| b2 | 15 |
|---|
| d3 | M 10 |
|---|
| d4 Griffstange | 12 |
|---|
| Länge l | 41 |
|---|
| t min. | 14 |
|---|
| RoHS | Ja |
|---|
| Gewicht | 0,113 kg |
|---|

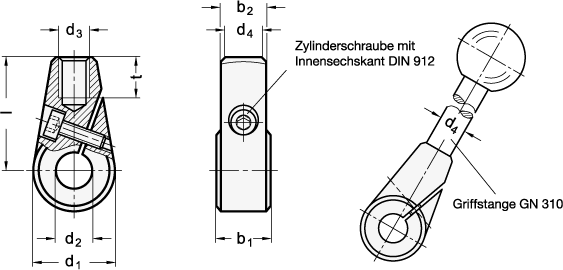

Angaben laut Hersteller. Maßbuchstaben (z. B. d1, l1) siehe Maßzeichnung in den Artikelbildern, Maße in mm.
Artikeldaten
| Hersteller | Ganter (Otto Ganter GmbH & Co. KG) |
|---|
| Normteil | GN 150.5 |
|---|
| Bestellbezeichnung | GN 150.5-28-B12 |
|---|
| EAN | 4045525900028 |
|---|
| Ganter-Bezeichnung | Klemmnaben, Edelstahl |
|---|
| Bestelleinheit | Stück |
|---|
| Zolltarifnummer | 84879059 |
|---|
| eCl@ss 5.1.4 | 23020401 |
|---|
