Das amtliche Normblatt sieht noch die Größe 200 - M24 / B24 vor.
Technische Daten
| Grifflänge l1 | 160 |
|---|
| Anschlussgewinde d1 | M 20 |
|---|
| Form | N - Griff schräg mit Gewinde |
|---|
| Griffkoerpermaterial | ST - Stahl |
|---|
| b | 30 |
|---|
| d3 | 40 |
|---|
| d4 | 31 |
|---|
| d5 | 40 |
|---|
| d6 | 18 |
|---|
| h ≈ | 80 |
|---|
| l2 ≈ | 152 |
|---|
| RoHS | Ja |
|---|
| Gewicht | 0,425 kg |
|---|

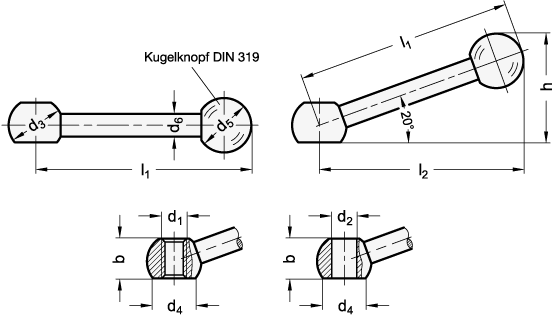

Angaben laut Hersteller. Maßbuchstaben (z. B. d1, l1) siehe Maßzeichnung in den Artikelbildern, Maße in mm.
Artikeldaten
| Hersteller | Ganter (Otto Ganter GmbH & Co. KG) |
|---|
| Normteil | DIN 6337 |
|---|
| Bestellbezeichnung | DIN 6337-160-M20-N |
|---|
| EAN | 4045525342521 |
|---|
| Ganter-Bezeichnung | Kugelgriffe, Stahl |
|---|
| Bestelleinheit | Stück |
|---|
| Zolltarifnummer | 84879059 |
|---|
| eCl@ss 5.1.4 | 23010190 |
|---|
