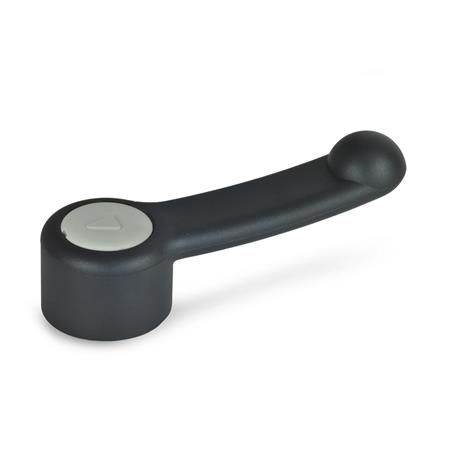

Design und Handhabung der Schaltgriffe GN 623 entsprechen den Ansprüchen der Produktfamilie Ergostyle®.
Die Abdeckkappe verdeckt Befestigungselemente (siehe Montagebeispiele), sowie vor- oder zurückstehende Wellen.
Technische Daten
| Schalthebeldurchmesser d1 | 37 |
|---|
| d2 | 8 |
|---|
| Bohrungskennzeichen | B - ohne Nabennut |
|---|
| Farbe der Abdeckkappe | PGR - grau mit Pfeil, RAL 7035, matt |
|---|
| Werkstoff | PA - Kunststoff, Polyamid |
|---|
| d3 | 18 |
|---|
| d4 | 26 |
|---|
| d5 | 20 |
|---|
| d6 | 13,5 |
|---|
| d7 | 5 |
|---|
| b | 23 |
|---|
| h1 | 27 |
|---|
| h2 | 42 |
|---|
| h3 | 28 |
|---|
| h4 | 20 |
|---|
| h5 | 2,5 |
|---|
| h6 | 5 |
|---|
| k | 26 |
|---|
| l | 85 |
|---|
| r | 13,8 |
|---|
| s | 4,3 |
|---|
| t | 12,5 |
|---|
| RoHS | Ja |
|---|
| Gewicht | 0,062 kg |
|---|
Angaben laut Hersteller. Maßbuchstaben (z. B. d1, l1) siehe Maßzeichnung in den Artikelbildern, Maße in mm.
Artikeldaten
| Hersteller | Ganter (Otto Ganter GmbH & Co. KG) |
|---|
| Normteil | GN 623 |
|---|
| Bestellbezeichnung | GN 623-37-B8-PGR |
|---|
| EAN | 4045525955677 |
|---|
| Ganter-Bezeichnung | Schaltgriffe, Kunststoff, Buchse Stahl |
|---|
| Bestelleinheit | Stück |
|---|
| Zolltarifnummer | 84879090 |
|---|
| eCl@ss 5.1.4 | 23010502 |
|---|
