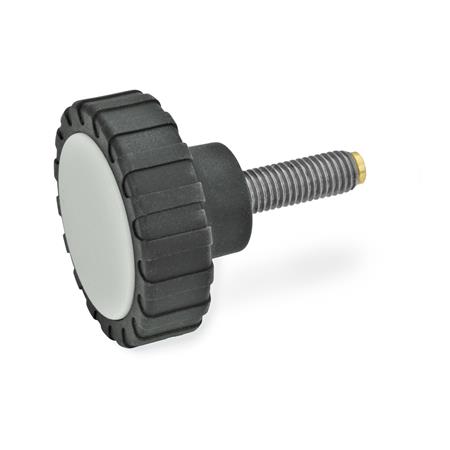

Rändelgriffschrauben GN 7336.5, Form MS/KU mit Druckzapfen aus Messing oder Kunststoff werden eingesetzt, wenn Druckstellen bzw. Beschädigungen vermieden werden sollen.
Rändelgriffschrauben GN 7336.5, Form ZK haben einen Kugelzapfen, dessen Ø d6 kleiner als der Kern-Ø des Gewindes ist. Die Ausführung mit Kugelzapfen eignet sich zur Aufnahme von Druckstücken GN 631 / GN 631.5, die nicht zum Lieferumfang gehören.
Die Rändelgriffe GN 7336.5 zeichnen sich durch eine geschlossene Form aus, d.h. sie haben an der Unterseite kein Ausnehmung.
Technische Daten
| Griffdurchmesser d1 | 42 |
|---|
| Gewinde d2 | M 8 |
|---|
| Gewindelänge l1 | 40 |
|---|
| Form | MS - Druckzapfen Messing |
|---|
| Werkstoff | KU - Kunststoff |
|---|
| d3 | 19 |
|---|
| d4 | 6 |
|---|
| d5 | 5 |
|---|
| d6 | 6,1 |
|---|
| h1 | 26 |
|---|
| h2 | 13 |
|---|
| l2 | 1,5 |
|---|
| l3 | 1,6 |
|---|
| l4 ≈ | 6,2 |
|---|
| RoHS | Ja |
|---|
| Gewicht | 0,037 kg |
|---|
Angaben laut Hersteller. Maßbuchstaben (z. B. d1, l1) siehe Maßzeichnung in den Artikelbildern, Maße in mm.
Artikeldaten
| Hersteller | Ganter (Otto Ganter GmbH & Co. KG) |
|---|
| Normteil | GN 7336.5 |
|---|
| Bestellbezeichnung | GN 7336.5-42-M8-40-MS |
|---|
| EAN | 4045525855557 |
|---|
| Ganter-Bezeichnung | Rändelgriffschrauben mit Messing- / Kunststoff- / Kugelzapfen |
|---|
| Bestelleinheit | Stück |
|---|
| Zolltarifnummer | 39263000 |
|---|
| eCl@ss 5.1.4 | 23110116 |
|---|
