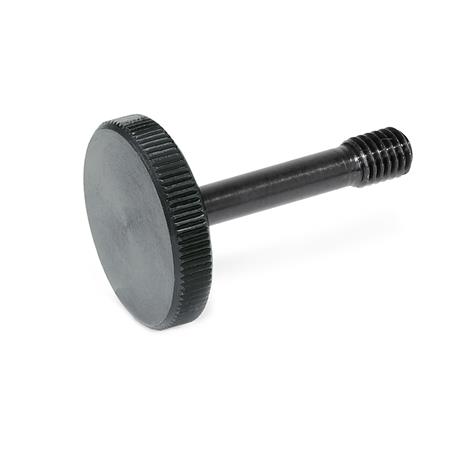

Rändelschrauben GN 653.2 können durch den Dünnschaft d4 auf einfache Weise, z. B. in einer Abdeckung, „verliergesichert“ werden. Dazu muss an Stelle einer normalen Durchgangs- / Gewindebohrung beidseitig ein Gewinde d1, ggf. mit entsprechender Freibohrung d5 vorgesehen werden.
Je nach Ausführung und Klemmstärke a1 ... a3 der Abdeckung kann zwischen den oben gezeigten Konstruktionsvarianten gewählt werden.
Technische Daten
| Werkstoff | ST - Stahl |
|---|
| Gewinde d1 | M 5 |
|---|
| l1 | 18 |
|---|
| a1 | 2,5-4 |
|---|
| a2 | 4-10,5 |
|---|
| a3 | 10,5-12 |
|---|
| d2 | 20 |
|---|
| d3 | 10 |
|---|
| d4 | 4 |
|---|
| d5 | 5,5 |
|---|
| h | 6,5 |
|---|
| k | 4 |
|---|
| l2 | 6 |
|---|
| l3 | 2,5 |
|---|
| RoHS | Ja |
|---|
| Gewicht | 0,011 kg |
|---|
Angaben laut Hersteller. Maßbuchstaben (z. B. d1, l1) siehe Maßzeichnung in den Artikelbildern, Maße in mm.
Artikeldaten
| Hersteller | Ganter (Otto Ganter GmbH & Co. KG) |
|---|
| Normteil | GN 653.2 |
|---|
| Bestellbezeichnung | GN 653.2-M5-18-ST |
|---|
| EAN | 4045525106260 |
|---|
| Ganter-Bezeichnung | Rändelschrauben mit dünnem Schaft zur Verliersicherung |
|---|
| Bestelleinheit | Stück |
|---|
| Zolltarifnummer | 73181595 |
|---|
| eCl@ss 5.1.4 | 23110116 |
|---|
