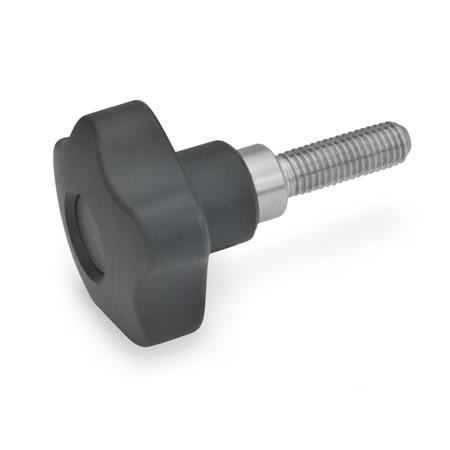

Sicherheits-Sterngriffschrauben GN 5337.3 eignen sich besonders in den Anwendungsfällen, in welchen ein versehentliches, unbedachtes Lösen oder Verstellen zu Unfällen führen kann.
Unbetätigt ist der Sterngriff nicht mit dem Schraubeneinsatz verbunden, d.h. der Sterngriff läßt sich leichtgängig drehen.
Erst durch axiales Drücken des Sterngriffes rasten die beiden Kerbverzahnungen ein, so daß gelöst oder gespannt werden kann.
Nach dem „Loslassen“ wird die Verbindung durch Federkraft wieder gelöst.
Technische Daten
| Werkstoff | NI - Edelstahl |
|---|
| Griffdurchmesser d1 | 40 |
|---|
| Gewinde d2 | M 6 |
|---|
| Länge l | 20 |
|---|
| d3 | 13,5 |
|---|
| d4 | 18 |
|---|
| d5 | 13,5 |
|---|
| h1 | 30 |
|---|
| h2 | 14 |
|---|
| h3 | 7 |
|---|
| h4 Rastweg | 2,5 |
|---|
| RoHS | Ja |
|---|
| Gewicht | 0,044 kg |
|---|
Angaben laut Hersteller. Maßbuchstaben (z. B. d1, l1) siehe Maßzeichnung in den Artikelbildern, Maße in mm.
Artikeldaten
| Hersteller | Ganter (Otto Ganter GmbH & Co. KG) |
|---|
| Normteil | GN 5337.3 |
|---|
| Bestellbezeichnung | GN 5337.3-40-M6-20-NI |
|---|
| EAN | 4045525523814 |
|---|
| Ganter-Bezeichnung | Sicherheits-Sterngriffschrauben, Kunststoff |
|---|
| Bestelleinheit | Stück |
|---|
| Zolltarifnummer | 39263000 |
|---|
| eCl@ss 5.1.4 | 23010102 |
|---|
