Drehmoment-Rändelgriffschrauben GN 3663 werden dann eingesetzt, wenn das per Handkraft einleitbare Drehmoment begrenzt werden soll.
Die Drehmomentmechanik des Rändelgriffs löst beim Rechtsdrehen mit Erreichen des angegebenen Drehmoments eine „Überrastung“ aus. Beim Linksdrehen sperrt die Mechanik so, dass keine Drehmomentbegrenzung erfolgt. Dadurch ist sichergestellt, dass z. B. beim Anziehen, ein max. zulässiges Drehmoment nicht überschritten wird. Ein zum Lösen nötiges Drehmoment wird dagegen immer zuverlässig übertragen.
Technische Daten
| d1 | 27 |
|---|
| d4 | M 5 |
|---|
| Länge l | 12 |
|---|
| Drehmoment in Nm | 1,5 |
|---|
| Werkstoff | AL - Aluminium |
|---|
| d5 | 10 |
|---|
| d6 | 19 |
|---|
| h1 | 34 |
|---|
| h2 | 8,5 |
|---|
| RoHS | Ja |
|---|
| Gewicht | 0,042 kg |
|---|

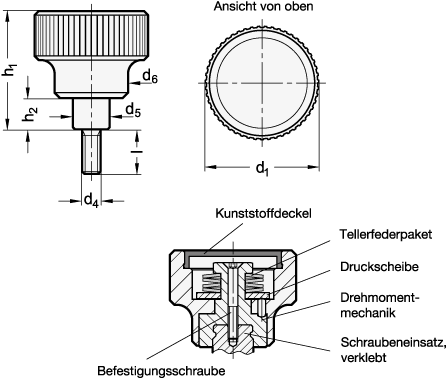

Angaben laut Hersteller. Maßbuchstaben (z. B. d1, l1) siehe Maßzeichnung in den Artikelbildern, Maße in mm.
Artikeldaten
| Hersteller | Ganter (Otto Ganter GmbH & Co. KG) |
|---|
| Normteil | GN 3663 |
|---|
| Bestellbezeichnung | GN 3663-27-M5-12-1,5 |
|---|
| EAN | 4045525093294 |
|---|
| Ganter-Bezeichnung | Drehmoment-Rändelgriffschrauben |
|---|
| Bestelleinheit | Stück |
|---|
| Zolltarifnummer | 76169990 |
|---|
| eCl@ss 5.1.4 | 23031703 |
|---|
