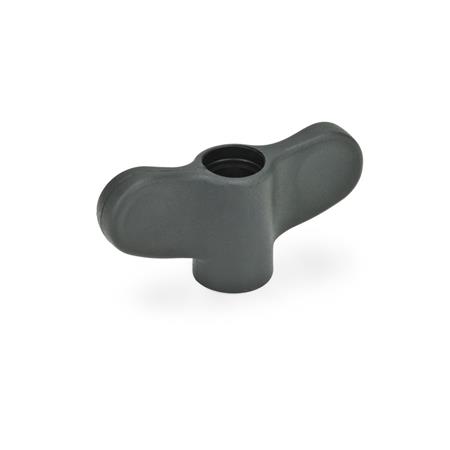

Design und Handhabung der Flügelmuttern GN 634 entsprechen den Ansprüchen der Produktfamilie Ergostyle®.
Technische Daten
| Griffdurchmesser d1 | 40 |
|---|
| Gewinde d2 | M 5 |
|---|
| Form | D - mit Gewinde-Durchloch |
|---|
| Werkstoff | PA - Kunststoff, Polyamid |
|---|
| d3 | 13,5 |
|---|
| d4 | 8,5 |
|---|
| d5 | 10 |
|---|
| b | 6 |
|---|
| h1 | 20 |
|---|
| h2 | 4 |
|---|
| h3 | 12 |
|---|
| h4 | 18 |
|---|
| RoHS | Ja |
|---|
| Gewicht | 0,009 kg |
|---|
Angaben laut Hersteller. Maßbuchstaben (z. B. d1, l1) siehe Maßzeichnung in den Artikelbildern, Maße in mm.
Artikeldaten
| Hersteller | Ganter (Otto Ganter GmbH & Co. KG) |
|---|
| Normteil | GN 634 |
|---|
| Bestellbezeichnung | GN 634-40-M5-D |
|---|
| EAN | 4045525651364 |
|---|
| Ganter-Bezeichnung | Flügelmuttern mit Messing-Buchse, ohne Abdeckkappe |
|---|
| Bestelleinheit | Stück |
|---|
| Zolltarifnummer | 39269097 |
|---|
| eCl@ss 5.1.4 | 23110710 |
|---|
