Das besondere Profil der Rändelung (kleine Quadrate) ist charakteristisch für Form und Funktion der Kordelgriffschrauben GN 534.
Technische Daten
| Griffdurchmesser d1 | 70 |
|---|
| Gewinde d2 | M 12 |
|---|
| Gewindelänge l | 30 |
|---|
| Farbe Griffkörper | SW - schwarz, RAL 9005, matt |
|---|
| Farbe Abdeckkappe | DOR - orange, RAL 2004, matt |
|---|
| Werkstoff | PP - Kunststoff |
|---|
| Griffdurchmesser x1 | 70 |
|---|
| d3 | 24 |
|---|
| h1 | 42 |
|---|
| h2 | 20,5 |
|---|
| RoHS | Ja |
|---|
| Gewicht | 0,089 kg |
|---|

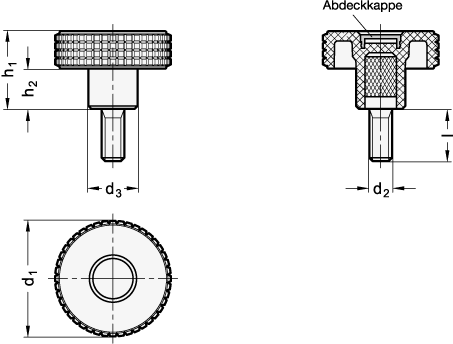

Angaben laut Hersteller. Maßbuchstaben (z. B. d1, l1) siehe Maßzeichnung in den Artikelbildern, Maße in mm.
Artikeldaten
| Hersteller | Ganter (Otto Ganter GmbH & Co. KG) |
|---|
| Normteil | GN 534 |
|---|
| Bestellbezeichnung | GN 534-70-M12-30-SW-DOR |
|---|
| EAN | 4045525690738 |
|---|
| Ganter-Bezeichnung | Kordelgriffschrauben, Kunststoff, Abdeckkappe farbig |
|---|
| Bestelleinheit | Stück |
|---|
| Zolltarifnummer | 39263000 |
|---|
| eCl@ss 5.1.4 | 23010190 |
|---|
