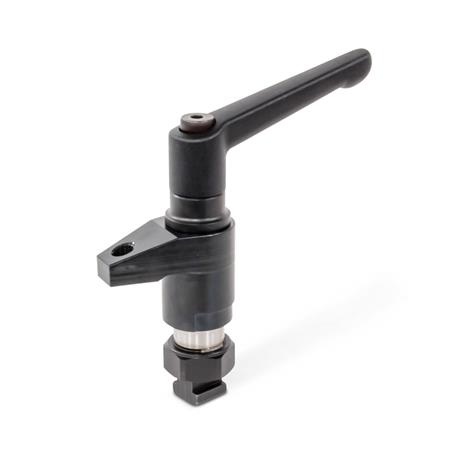

Aufsitzspanner GN 9192 sind kompakte Spannelemente für schnelles und sicheres Spannen im Werkzeug- und Vorrichtungsbau. Durch Eindrehen und Anziehen der Spannschraube oder des verstellbaren Klemmhebels bewegt sich der Spannarm nach unten und spannt das Werkstück.
Der Spannarm ist von Hand um 360° schwenkbar, wodurch das Werkstück einfach und schnell von oben eingelegt und entnommen werden kann. Bei Bedarf können über das Gewinde am Spannarm d3 Positionier- und Pendelelemente aufgenommen werden.
Durch den als Zubehör erhältlichen Positionierring GN 9192.2 kann der Schwenkbereich von Aufsitzspannern auf 110° nach rechts oder links über einen Anschlagstift begrenzt werden. Die Anschlagposition des Rings lässt sich so wählen, dass die Spannposition wiederkehrend und exakt beim Einschwenken am Anschlagstift erreicht wird.
Aufsitzspanner können direkt z. B. in einer Vorrichtungsplatte eingeschraubt oder auf Maschinentischen mit T-Nuten befestigt werden. Zusätzlich kann durch die Höhenzylinder GN 9192.3 eine größere Spannhöhe erzielt werden. Der verstellbare Klemmhebel mit Spannkraftverstärkung (Form K) wird lose beigelegt geliefert.
Technische Daten
| d1 | 40 |
|---|
| w Hub | 40 |
|---|
| Form | K - mit verstellbarem Klemmhebel mit Spannkraftverstärkung |
|---|
| Werkstoff | ST - Stahl |
|---|
| FH in kN Haltekraft | 10 |
|---|
| b1 | 40 |
|---|
| b2 | 17 |
|---|
| d2 | M 12 |
|---|
| d3 | M 12 |
|---|
| h1 min. | 95 |
|---|
| max. | 135 |
|---|
| h2 | 22 |
|---|
| Form K | 105 |
|---|
| l1 | 75 |
|---|
| l2 | 55 |
|---|
| l3 | 43 |
|---|
| l4 | 35 |
|---|
| l5 | 108 |
|---|
| sw | 36 |
|---|
| RoHS | Ja |
|---|
| Gewicht | 1,740 kg |
|---|
Angaben laut Hersteller. Maßbuchstaben (z. B. d1, l1) siehe Maßzeichnung in den Artikelbildern, Maße in mm.
Artikeldaten
| Hersteller | Ganter (Otto Ganter GmbH & Co. KG) |
|---|
| Normteil | GN 9192 |
|---|
| Bestellbezeichnung | GN 9192-40-40-K |
|---|
| EAN | 4045525721005 |
|---|
| Ganter-Bezeichnung | Aufsitzspanner, Stahl |
|---|
| Bestelleinheit | Stück |
|---|
| Zolltarifnummer | 84662098 |
|---|
| eCl@ss 5.1.4 | 21020701 |
|---|
