Spiralexzenter GN 918 ermöglichen bei verhältnismäßig großem Spannweg und hoher Spannkraft ein schnelles und sicheres Spannen und Lösen. Dabei bietet die Spirale den Vorteil, dass die Spannwirkung in jeder Winkelstellung gleich groß und zugleich selbsthemmend ist.
Die Kugelgriffe der Formen KV und GV sind über eine Kerbverzahnung mit dem Spiralexzenter formschlüssig verbunden. Bei der Montage kann die Lage des Hebels somit in einer zum Spannen günstigen Stellung befestigt werden.
Durch die Verwendung der Anlaufscheibe werden keine besonderen Anforderungen an die Ausführung de Gewindebohrung gestellt, so ist z. B. auch die Befestigung auf Tischen mit T-Nuten möglich.
Technische Daten
| Durchmesser d1 | 50 |
|---|
| Form | SK - mit Sechskant |
|---|
| Spannrichtung | L - durch Linksdrehung |
|---|
| Werkstoff | ST - Stahl |
|---|
| Gewinde | M 10 |
|---|
| d6 | 24 |
|---|
| h1 | 12 |
|---|
| h3 | 24,5 |
|---|
| h7 ≈ | 0,2 |
|---|
| l1 | 11 |
|---|
| sw | 19 |
|---|
| RoHS | Ja |
|---|
| Gewicht | 0,160 kg |
|---|

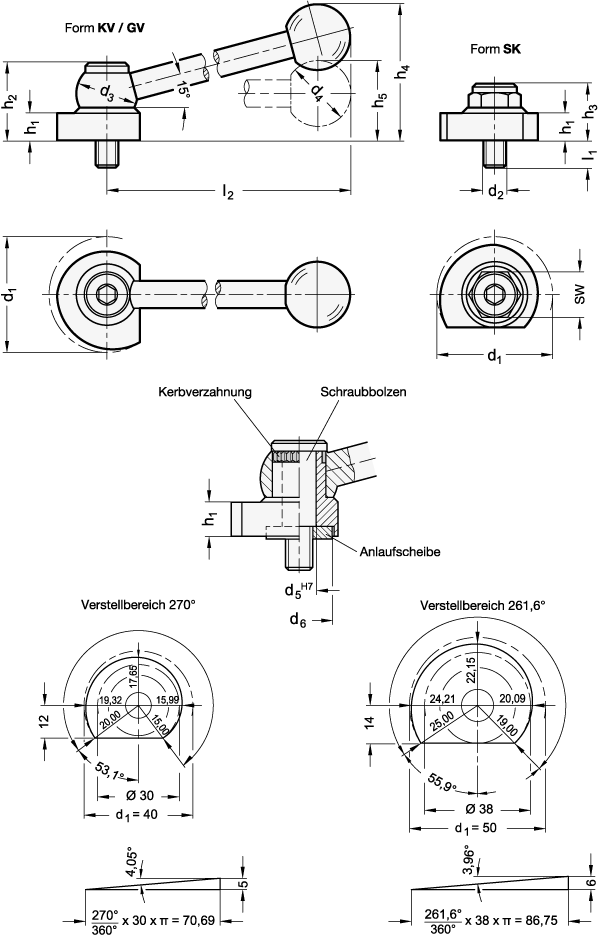

Angaben laut Hersteller. Maßbuchstaben (z. B. d1, l1) siehe Maßzeichnung in den Artikelbildern, Maße in mm.
Artikeldaten
| Hersteller | Ganter (Otto Ganter GmbH & Co. KG) |
|---|
| Normteil | GN 918 |
|---|
| Bestellbezeichnung | GN 918-50-SK-L |
|---|
| EAN | 4045525394322 |
|---|
| Ganter-Bezeichnung | Spiralexzenter, Stahl, Spannung radial, mit Gewindezapfen |
|---|
| Bestelleinheit | Stück |
|---|
| Zolltarifnummer | 84662020 |
|---|
| eCl@ss 5.1.4 | 23010190 |
|---|
