Mit den Klemmelementen GN 928 können runde Teile im Durchmesserbereich von 6 bis 125 mm schnell, präzise und wirtschaftlich gespannt werden.
Das Gewinde d5 dient zur Aufnahme des Montagewerkzeuges oder einer Schraube, womit das Klemmelement bei der Montage axial gehalten werden kann.
Technische Daten
| Durchmesser d1 | 10 |
|---|
| Werkstoff | ST - Stahl |
|---|
| Gewinde | M 5 |
|---|
| d3 Rundteil | 10 - 15 |
|---|
| d4 | 10 |
|---|
| d5 | M 3 |
|---|
| e | d~3~ / 2 + 3,3 |
|---|
| l1 max. | 33 |
|---|
| l2 | 10 |
|---|
| l3 | 5 |
|---|
| sw | 4 |
|---|
| Max. Anzugsmoment in Nm | 6 |
|---|
| Artikel-Nr. Montagewerkzeug | 928.1-4 |
|---|
| RoHS | Ja |
|---|
| Gewicht | 0,013 kg |
|---|

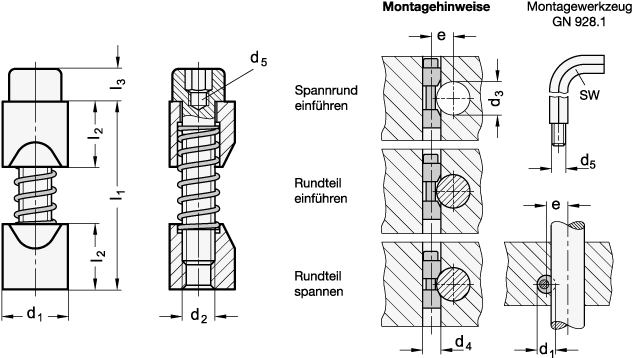

Angaben laut Hersteller. Maßbuchstaben (z. B. d1, l1) siehe Maßzeichnung in den Artikelbildern, Maße in mm.
Artikeldaten
| Hersteller | Ganter (Otto Ganter GmbH & Co. KG) |
|---|
| Normteil | GN 928 |
|---|
| Bestellbezeichnung | GN 928-10 |
|---|
| EAN | 4045525395541 |
|---|
| Ganter-Bezeichnung | Klemmelemente Stahl, "Spannrund" |
|---|
| Bestelleinheit | Stück |
|---|
| Zolltarifnummer | 82057000 |
|---|
| eCl@ss 5.1.4 | 21020790 |
|---|
