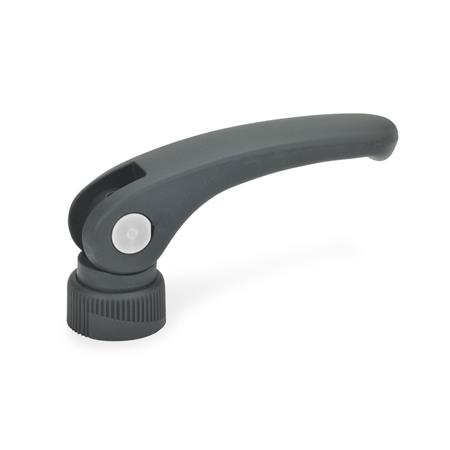

Exzenterspanner GN 926.1 werden zum schnellen Spannen und Lösen eingesetzt. Dabei erlauben sie anders als beim Klemmen über ein Gewinde, ein drehmomentfreies Spannen.
Der Hebel ist so konstruiert, dass die Spannbewegung des Hebels über die max. Spannkraft hinaus nicht möglich ist.
Es gibt keine losen Einzelteile, vielmehr sind alle Elemente lagegerecht miteinander verbunden.
Mit Exzenterspannern GN 926.1 werden Spannkräfte von bis zu 4 kN (l1 = 63) bzw. 7 kN (l1 = 79) erreicht.
Die Form A bietet folgende Vorteile:
Der Abstand zwischen dem Hebelexzenter und der Spannfläche ist über eine Plankurve einstellbar. Dadurch kann auf einfache Weise die Spannstellung mit der max. Spannkraft eingestellt werden. Gleichzeitig kann auch die Lage des Hebels bezüglich der Spannachse bestimmt werden.
Technische Daten
| Grifflänge l1 | 63 |
|---|
| Gewinde d1 | M 6 |
|---|
| Form | A - mit verstellbarer Auflagescheibe |
|---|
| Werkstoff | KT - Kunststoff |
|---|
| b | 18 |
|---|
| d3 | 21 |
|---|
| d4 | 18 |
|---|
| h Hub bei 90° Hebeldrehung | 0,75 |
|---|
| l3 in Spannstellung | 22,5 |
|---|
| l4 Verstellweg | 1,5 |
|---|
| l5 in Spannstellung | 18 |
|---|
| t nutzbare Gewindelänge | 4 |
|---|
| RoHS | Ja |
|---|
| Gewicht | 0,027 kg |
|---|
Angaben laut Hersteller. Maßbuchstaben (z. B. d1, l1) siehe Maßzeichnung in den Artikelbildern, Maße in mm.
Artikeldaten
| Hersteller | Ganter (Otto Ganter GmbH & Co. KG) |
|---|
| Normteil | GN 926.1 |
|---|
| Bestellbezeichnung | GN 926.1-63-M6-A |
|---|
| EAN | 4045525923324 |
|---|
| Ganter-Bezeichnung | Exzenterspanner, Kunststoff, Gewindebuchse Edelstahl |
|---|
| Bestelleinheit | Stück |
|---|
| Zolltarifnummer | 84879090 |
|---|
| eCl@ss 5.1.4 | 23010190 |
|---|
