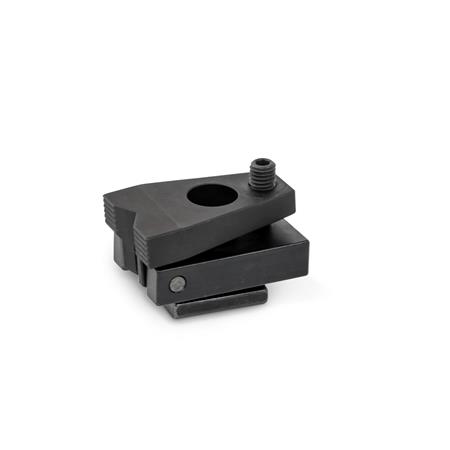

Mit Niederzugspannern GN 9190.1 werden Werkstücke mit einer drehbar gelagerten Spannbacke gespannt. Die Spannkraft wirkt dabei seitlich und von oben mit Niederzugseffekt auf das Werkstück und spannt dieses gegen Festanschläge sowie die Auflagefläche.
Der Spannweg der Spannbacke resultiert aus dem Einschraubweg des Klemmgewindes d4. Beim Lösen der Klemmschraube wird die Spannbacke per Federkraft zurückgestellt. Die geringe Bauhöhe der Niederzugspanner ermöglicht in vielen Fällen eine vollflächige Bearbeitung des Werkstücks.
Niederzugspanner können direkt, z. B. in einer Vorrichtungsplatte eingeschraubt oder auf Maschinentischen mit T-Nuten befestigt werden. Zusätzlich lassen sie sich mit den Auflageleisten GN 9190.3, die als Zubehör erhältlich sind, in beliebiger Position quer zur T-Nut positionieren.
Technische Daten
| a Nutbreite | 14 |
|---|
| d1 | M 12 |
|---|
| Form | P - mit Prismen-Spannbacke |
|---|
| Kennzeichen | G - Spannhub mit Kugelspannschraube |
|---|
| Werkstoff | ST - Stahl |
|---|
| FS in kN max. Spannkraft | 15 |
|---|
| b | 48 |
|---|
| d2 | 12,5 |
|---|
| d3 min. | 4 |
|---|
| max. | 26 |
|---|
| d4 | M 12 |
|---|
| h1 | 37 |
|---|
| h2 | 30 |
|---|
| h3 | 11 |
|---|
| l1 | 72 |
|---|
| l2 | 40 |
|---|
| l3 | 44 |
|---|
| s Spannweg | 4 |
|---|
| max. Anzugsdrehmoment MA in Nm | 9 |
|---|
| RoHS | Ja |
|---|
| Gewicht | 0,833 kg |
|---|
Angaben laut Hersteller. Maßbuchstaben (z. B. d1, l1) siehe Maßzeichnung in den Artikelbildern, Maße in mm.
Artikeldaten
| Hersteller | Ganter (Otto Ganter GmbH & Co. KG) |
|---|
| Normteil | GN 9190.1 |
|---|
| Bestellbezeichnung | GN 9190.1-14-M12-P-G |
|---|
| EAN | 4045525720657 |
|---|
| Ganter-Bezeichnung | Niederzugspanner, Stahl, mit Spanngewinde |
|---|
| Bestelleinheit | Stück |
|---|
| Zolltarifnummer | 84662098 |
|---|
| eCl@ss 5.1.4 | 21020701 |
|---|
