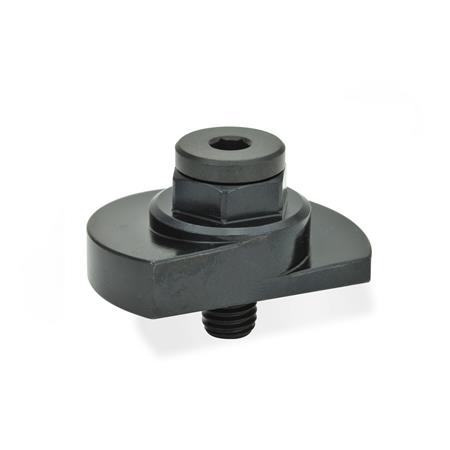

Spannriegel GN 918.1 haben eine rundlaufende Keilfläche. Sie ermöglichen bei verhältnismäßig großem Spannweg und hoher Spannkraft ein schnelles und sicheres Spannen und Lösen. Aufgrund des kleinen Steigungswinkels (Keilwinkels) ist der Spannriegel selbsthemmend.
Die Kugelgriffe der Formen KV und GV sind über eine Kerbverzahnung mit dem Spannriegel formschlüssig verbunden. Bei der Montage kann die Lage des Hebels somit in einer zum Spannen günstigen Stellung befestigt werden bzw. so, dass dieser in entspannter Stellung aus dem Spannbereich gedreht werden kann.
Durch die Verwendung der Anlaufscheibe werden keine besonderen Anforderungen an die Ausführung der Gewindebohrung gestellt, so ist z. B. auch die Befestigung auf Tischen mit T-Nuten möglich.
Technische Daten
| Durchmesser d1 | 50 |
|---|
| Form | SK - mit Sechskant |
|---|
| Spannrichtung | R - durch Rechtsdrehung (gezeichnete Ausführung) |
|---|
| Werkstoff | ST - Stahl |
|---|
| Gewinde | M 10 |
|---|
| d5 | 28 |
|---|
| d6 | 24 |
|---|
| h1 | 12 |
|---|
| h3 | 24,5 |
|---|
| h7 ≈ | 0,2 |
|---|
| l1 | 11 |
|---|
| sw | 19 |
|---|
| RoHS | Ja |
|---|
| Gewicht | 0,155 kg |
|---|
Angaben laut Hersteller. Maßbuchstaben (z. B. d1, l1) siehe Maßzeichnung in den Artikelbildern, Maße in mm.
Artikeldaten
| Hersteller | Ganter (Otto Ganter GmbH & Co. KG) |
|---|
| Normteil | GN 918.1 |
|---|
| Bestellbezeichnung | GN 918.1-50-SK-R |
|---|
| EAN | 4045525394391 |
|---|
| Ganter-Bezeichnung | Spannriegel, Stahl, Spannung nach oben, mit Gewindezapfen |
|---|
| Bestelleinheit | Stück |
|---|
| Zolltarifnummer | 84662020 |
|---|
| eCl@ss 5.1.4 | 23010590 |
|---|
