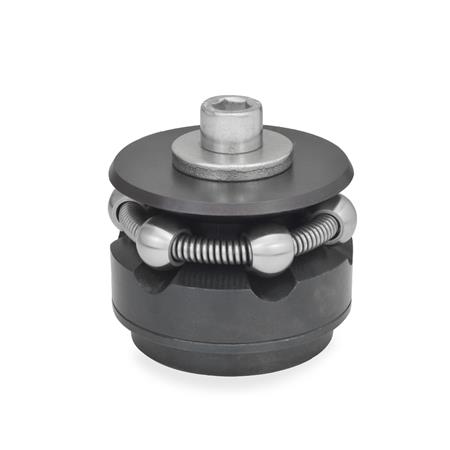

Zentrierspanner GN 411.2, Stahl – Ganter GN 411.2-46,5-K

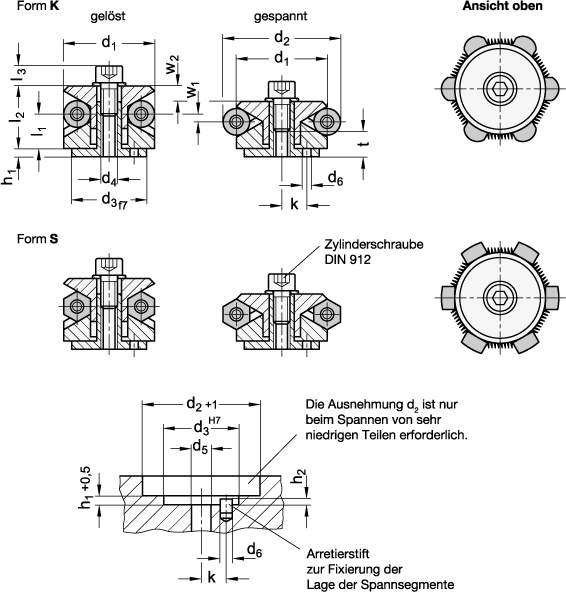

Maßzeichnung Ganter GN 411.2-46,5-K
Preview: Zentrierspanner GN 411.2, Stahl – Ganter GN 411.2-46,5-K
Preview: Maßzeichnung Ganter GN 411.2-46,5-K
Zentrierspanner GN 411.2, Stahl
Zentrierspanner GN 411.2, Stahl – Ganter GN 411.2-46,5-K
Maßzeichnung Ganter GN 411.2-46,5-K
Mobile Preview: Zentrierspanner GN 411.2, Stahl – Ganter GN 411.2-46,5-K
Mobile Preview: Maßzeichnung Ganter GN 411.2-46,5-K

Zentrierspanner GN 411.2, Stahl

Art.Nr.:
411.2-46,5-K
ca. 3-5 Tage ca. 3-5 Tage (Ausland abweichend)
Hersteller:
Ganter Norm
    Preisanzeige nur für freigeschaltete Kunden

    Auf den Merkzettel
    Beschreibung

    Mit Zentrierspannern GN 411.2 können Werkstücke von innen nach außen in ihrer Bohrung zentrisch positioniert und gespannt werden.

    Sie zeichnen sich durch folgende Vorteile aus:
    - Präzise Selbstzentrierung
    - Wiederholgenauigkeit: ± 0,025
    - Rundlaufgenauigkeit: ± 0,05
    - Stabile Verbindung durch 3- bzw. 6-Punktauflage
    - Klemmung auch bei ungleichmäßiger Oberfläche (Gussteile) beim Form K
    - Verzugsfreies Spannen
    - Geringe Bauhöhe
    - Beliebige Einbaulage
    - Großer Verstellbereich
    - Spannen mit Niederzug

    Technische Daten

    Durchmesser d146,5
    FormK - mit Spannkugeln
    WerkstoffST - Stahl
    d2 Spann-Ø54,5
    d330
    d4M 8
    d58,4
    d64
    h17,5
    h24,5
    k11
    l118
    l227,1
    l312
    t min.10
    w12,3
    w24,6
    Anzahl Spannelemente6
    Spannkraft in kN6,5
    RoHSJa
    Gewicht0,323 kg

    Angaben laut Hersteller. Maßbuchstaben (z. B. d1, l1) siehe Maßzeichnung in den Artikelbildern, Maße in mm.

    Artikeldaten

    HerstellerGanter (Otto Ganter GmbH & Co. KG)
    NormteilGN 411.2
    BestellbezeichnungGN 411.2-46,5-K
    EAN4045525680869
    Ganter-BezeichnungZentrierspanner, Stahl
    BestelleinheitStück
    Zolltarifnummer82057000
    eCl@ss 5.1.421020790
