Schnellspanner GN 820.3 sind in der Spannstellung gegen unbedachtes oder durch Vibrationen verursachtes Lösen verriegelt. Zum Lösen wird die Verriegelung per Einhandbedienung aufgehoben.
Die Spannung erfolgt nach dem Kniehebelprinzip, Spannhebel und Spannarm bewegen sich dabei in entgegengesetzter Richtung. In Spannstellung befindet sich der Betätigungshebel in horizontaler Position. Die geringe Bauhöhe in der Spannstellung zeichnet diese Spanner zusätzlich aus.
Schnellspanner nehmen in der Form UL über die Flankenscheiben eine anwendungsspezifische Schraube auf, bei der Form ULC ist zusätzlich eine Andrückschraube mit Gummi-Druckstück im Lieferumfang enthalten.
Technische Daten
| Größe | 130 |
|---|
| Form | ULC - Spannarm verlängert, mit Langloch, 2 Flankenscheiben und Andrückschraube GN 708.1 |
|---|
| Werkstoff | C 10 - Einsatzstahl C 10 |
|---|
| FH in N Haltekraft | 600 |
|---|
| a ≈ | 67,5 |
|---|
| b1 | 36 |
|---|
| b2 | 40 |
|---|
| b3 | 6,3 |
|---|
| d1 | M 6 |
|---|
| d2 | 5,6 |
|---|
| h1 ≈ | 51 |
|---|
| h2 | 30,5 |
|---|
| h3 | 16 |
|---|
| h4 | 25,5 |
|---|
| h5 max. | 14 |
|---|
| l1 ≈ | 250 |
|---|
| l2 ≈ | 171 |
|---|
| l3 ≈ | 133 |
|---|
| l4 | 55 |
|---|
| m1 | 26 |
|---|
| m2 | 22,4 |
|---|
| m3 | 28,4 |
|---|
| r | 141 |
|---|
| s | 2,5 |
|---|
| w Verstellweg | 17,5 |
|---|
| RoHS | Ja |
|---|
| Gewicht | 0,311 kg |
|---|

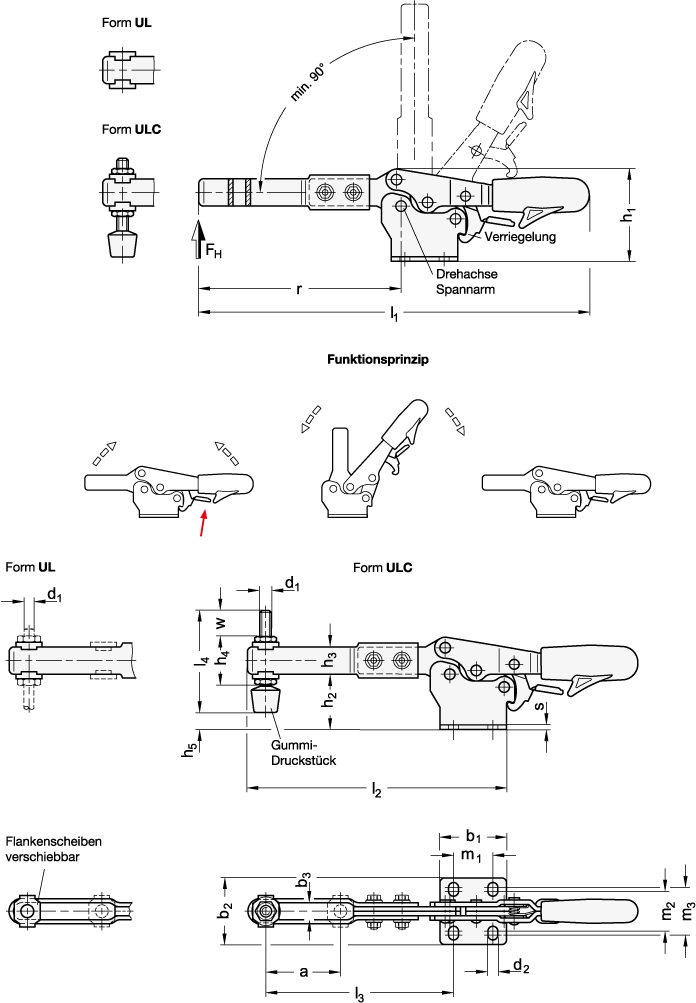

Angaben laut Hersteller. Maßbuchstaben (z. B. d1, l1) siehe Maßzeichnung in den Artikelbildern, Maße in mm.
Artikeldaten
| Hersteller | Ganter (Otto Ganter GmbH & Co. KG) |
|---|
| Normteil | GN 820.3 |
|---|
| Bestellbezeichnung | GN 820.3-130-ULC |
|---|
| EAN | 4045525536838 |
|---|
| Ganter-Bezeichnung | Schnellspanner, Stahl, Spannhebel horizontal, mit Verriegelung, mit waagrechtem Fuß, mit verlängertem Spannarm |
|---|
| Bestelleinheit | Stück |
|---|
| Zolltarifnummer | 82057000 |
|---|
| eCl@ss 5.1.4 | 21020701 |
|---|
