Der Zugbügel der Verschlussspanner GN 852.1 kann innerhalb des Verstellweges justiert werden.
In Spannstellung steht der Zugbügel senkrecht zum Spannarm und zur Befestigungsebene des Verschlussspanners.
Neben den obigen Standardabmessungen der Zugbügel werden unter GN 951.2 weitere Ausführungen angeboten.
Technische Daten
| Größe | 1400 |
|---|
| Form | T - mit Befestigungsbohrungen, ohne Zugbügel, mit Gegenhalter |
|---|
| Werkstoff | ST - Stahl |
|---|
| FH in N Haltekraft | 12000 |
|---|
| a1 | 15 |
|---|
| a2 | 29 |
|---|
| b1 | 61 |
|---|
| b2 | 61 |
|---|
| b3 | 46 |
|---|
| b4 | 26 |
|---|
| b5 | 64 |
|---|
| b6 | 42 |
|---|
| b7 | 26 |
|---|
| d1 | M 10 |
|---|
| d2 | 8,5 |
|---|
| d3 | 32,5 |
|---|
| h1 ≈ | 64 |
|---|
| h2 | 24 |
|---|
| l1 ≈ | 171 |
|---|
| l2 min. | 42 |
|---|
| m1 | 38 |
|---|
| m2 | 14,5 |
|---|
| m3 | 32 |
|---|
| m4 | 12,5 |
|---|
| m5 | 17 |
|---|
| r ≈ bei w2 = 0 | 109 |
|---|
| s | 8 |
|---|
| w1 Hub | 50 |
|---|
| w2 ≈ Verstellweg | 22 |
|---|
| RoHS | Ja |
|---|
| Gewicht | 0,954 kg |
|---|

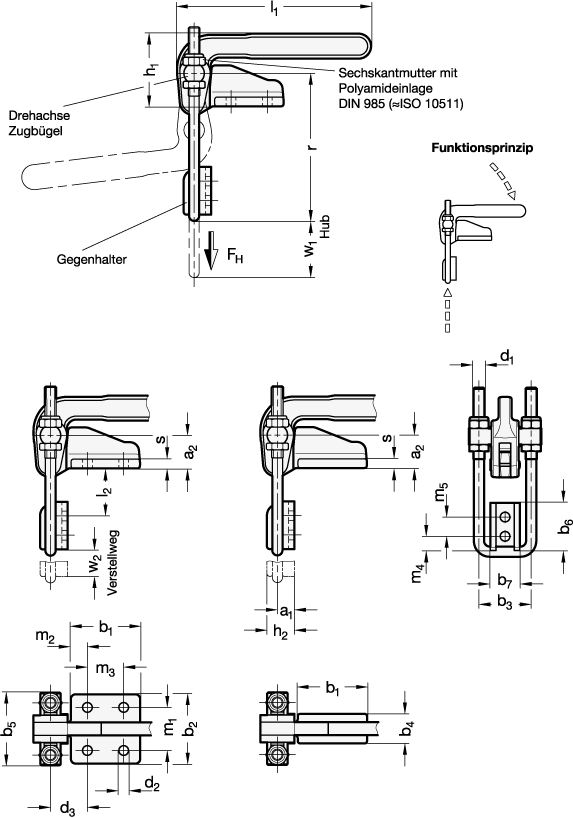

Angaben laut Hersteller. Maßbuchstaben (z. B. d1, l1) siehe Maßzeichnung in den Artikelbildern, Maße in mm.
Artikeldaten
| Hersteller | Ganter (Otto Ganter GmbH & Co. KG) |
|---|
| Normteil | GN 852.1 |
|---|
| Bestellbezeichnung | GN 852.1-1400-T |
|---|
| EAN | 4045525082151 |
|---|
| Ganter-Bezeichnung | Verschlussspanner, schwere Ausführung |
|---|
| Bestelleinheit | Stück |
|---|
| Zolltarifnummer | 82057000 |
|---|
| eCl@ss 5.1.4 | 21020701 |
|---|
