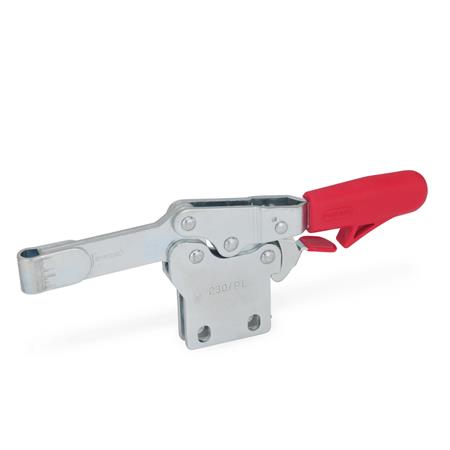

Schnellspanner GN 820.4 sind in der Spannstellung gegen unbedachtes oder durch Vibrationen verursachtes Lösen verriegelt. Zum Lösen wird die Verriegelung per Einhandbedienung aufgehoben.
Die Spannung erfolgt nach dem Kniehebelprinzip, Spannhebel und Spannarm bewegen sich dabei in entgegengesetzter Richtung. Die geringe Bauhöhe in der Spannstellung zeichnet diese Spanner zusätzlich aus.
Die Form NL mit offenem Spannarm nimmt über die Flankenscheiben eine anwendungsspezifische Schraube auf, bei der Form NLC ist zusätzlich eine Andrückschraube mit Gummi-Druckstück im Lieferumfang enthalten.
Schnellspanner in Form PL können durch Anschweißen der mitgelieferten Halteschelle auf besondere Anforderungen angepasst werden.
Technische Daten
| Größe | 355 |
|---|
| Form | PL - massiver Spannarm mit Halteschelle zum Anschweißen |
|---|
| Werkstoff | C 10 - Einsatzstahl C 10 |
|---|
| FH in N Haltekraft | 1800 |
|---|
| b1 | 60 |
|---|
| b2 | 14 |
|---|
| b3 | 7 |
|---|
| d1 | M 10 |
|---|
| d2 | 8,6 |
|---|
| h1 ≈ | 102 |
|---|
| h2 | 69,5 |
|---|
| h3 | 22 |
|---|
| l1 ≈ | 270 |
|---|
| l2 ≈ | 160 |
|---|
| l3 ≈ | 98,5 |
|---|
| l5 | 77 |
|---|
| m1 | 41 |
|---|
| m2 | 7,5 |
|---|
| m3 | 9,6 |
|---|
| r ≈ | 109 |
|---|
| s | 7 |
|---|
| RoHS | Ja |
|---|
| Gewicht | 0,750 kg |
|---|
Angaben laut Hersteller. Maßbuchstaben (z. B. d1, l1) siehe Maßzeichnung in den Artikelbildern, Maße in mm.
Artikeldaten
| Hersteller | Ganter (Otto Ganter GmbH & Co. KG) |
|---|
| Normteil | GN 820.4 |
|---|
| Bestellbezeichnung | GN 820.4-355-PL |
|---|
| EAN | 4045525112261 |
|---|
| Ganter-Bezeichnung | Schnellspanner, Stahl, Spannhebel horizontal, mit Verriegelung, mit senkrechtem Fuß |
|---|
| Bestelleinheit | Stück |
|---|
| Zolltarifnummer | 82057000 |
|---|
| eCl@ss 5.1.4 | 21020701 |
|---|
