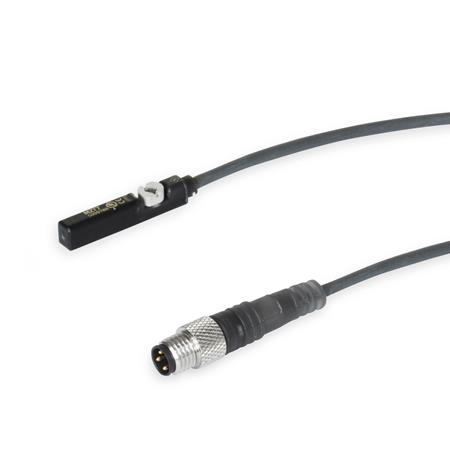

Mit dem Sensor GN 3380 wird die Kolbenstellung von Pneumatikzylindern mit Magnetkolben detektiert. In Pneumatikspannern verbaute Zylinder erlauben mittels dieser Abfrage auch die Positionsabfrage der Spanner selbst. Beim Erreichen des Schaltpunkts liefert die Senseroelektronik ein High-Signal z. B. an eine Maschinensteuerung und zeigt diesen Schaltzustand zusätzlich über die integrierte LED an.
Zur Montage wird der Sensor von oben in die Zylinder-Nut gelegt. Die seitlichen Halterippen verhindern dabei das Herausfallen. Eine Viertelumdrehung der Befestigungsschraube fixiert den Sensor schnell und zuverlässig in der Nut.
Technische Daten
| Kabellänge l (in Meter) | 0,3 |
|---|
| Form | T - für T-Nut-Zylinder |
|---|
| Anschlussart | S - Stecker |
|---|
| d | 3 |
|---|
| RoHS | Ja |
|---|
| Gewicht | 0,014 kg |
|---|
Angaben laut Hersteller. Maßbuchstaben (z. B. d1, l1) siehe Maßzeichnung in den Artikelbildern, Maße in mm.
Artikeldaten
| Hersteller | Ganter (Otto Ganter GmbH & Co. KG) |
|---|
| Normteil | GN 3380 |
|---|
| Bestellbezeichnung | GN 3380-T-S-0,3 |
|---|
| EAN | 4045525534438 |
|---|
| Ganter-Bezeichnung | Sensor für Pneumatikspanner / Pneumatikzylinder |
|---|
| Bestelleinheit | Stück |
|---|
| Zolltarifnummer | 85365019 |
|---|
| eCl@ss 5.1.4 | 27272691 |
|---|
