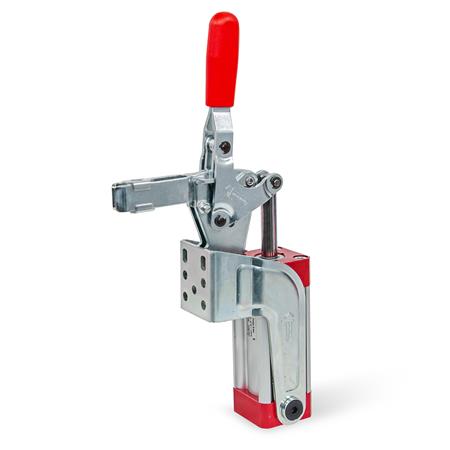

Schnellspanner GN 862.1 entsprechen im Aufbau dem der Schnellspanner GN 862.
Die Besonderheit der Schnellspanner GN 862.1 liegt darin, dass sie von Hand aber auch mit entsprechender Beschaltung pneumatisch bewegt werden können. So ist es z.B. möglich, mehrere Spanner einzeln von Hand zu schließen, und pneumatisch alle zusammen wieder zu öffnen.
Im Interesse einer langen Lebensdauer von Spannmechanik und Pneumatik-Zylinder sollte der Betriebsdruck 6 bar nicht überschreiten und eine Druckluft-Wartungseinheit vorgeschaltet sein.
Schnellspanner GN 862.1 sind mit einem im Kolben integrierten Dauermagneten ausgestattet. In Verbindung mit Sensoren GN 3380 ist damit eine Endlagenabfrage möglich, wie sie z. B. von einer Anlagensteuerung benötigt wird.
Technische Daten
| Größe | 230 |
|---|
| Form | APVS - offener Spannarm, mit 2 Flankenscheiben |
|---|
| Kennzeichen | M - Magnetkolben |
|---|
| Werkstoff | C 10 - Einsatzstahl C 10 |
|---|
| FH in N Haltekraft | 2200 |
|---|
| FS in N Spannkraft bei 6 bar ≈ | 1260 |
|---|
| a | 40 |
|---|
| b1 | 58 |
|---|
| b2 | 38 |
|---|
| b3 | 46 |
|---|
| b4 | 51 |
|---|
| b5 | 8,5 |
|---|
| d1 | M 8 |
|---|
| d2 | 6,5 |
|---|
| d3 Druckluftanschlüsse | G 1/8 |
|---|
| Innen-Ø Anschlussschlauch | 4 |
|---|
| e | 41,5 |
|---|
| h1 | 302 |
|---|
| h2 | 87 |
|---|
| h3 | 18 |
|---|
| l1 ≈ Form APVS Form CPVS | 153 |
|---|
| l2 ≈ | 67 |
|---|
| m1 | 26 |
|---|
| m2 | 14 |
|---|
| m3 | 16 |
|---|
| m4 | 11 |
|---|
| m5 | 16 |
|---|
| m6 | 14,2 |
|---|
| r ≈ Form APVS Form CPVS | 104 |
|---|
| Form EPVS | 105 |
|---|
| s1 | 3 |
|---|
| s2 | 5,5 |
|---|
| RoHS | Ja |
|---|
| Gewicht | 1,350 kg |
|---|
Angaben laut Hersteller. Maßbuchstaben (z. B. d1, l1) siehe Maßzeichnung in den Artikelbildern, Maße in mm.
Artikeldaten
| Hersteller | Ganter (Otto Ganter GmbH & Co. KG) |
|---|
| Normteil | GN 862.1 |
|---|
| Bestellbezeichnung | GN 862.1-230-APVS-M |
|---|
| EAN | 4045525743984 |
|---|
| Ganter-Bezeichnung | Schnellspanner, Stahl, pneumatisch, mit zusätzlicher Handbetätigung |
|---|
| Bestelleinheit | Stück |
|---|
| Zolltarifnummer | 82057000 |
|---|
| eCl@ss 5.1.4 | 90909090 |
|---|
