Zur Überwindung der Totpunktstellung bzw. zum Ausgleich von Werkstücktoleranzen werden bei handbetätigten Schnellspannern vorzugsweise elastische Andruckelemente, z. B. GN 708.1, verwendet.
Andrückschrauben GN 804 mit dem Tellerfeder-Druckelement ermöglichen nicht nur den Ausgleich von Werkstücktoleranzen, sondern die jeweilige Spannkraft kann auch voreingestellt werden.

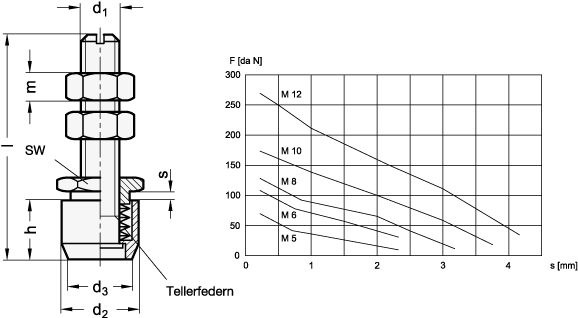

Dazu wird mit der Sechskantschraube (SW) die Vorspannung der Tellerfedern verändert. Die Einschraubtiefe s ist ein Maß für die Vorspannung bzw. für die Spannkraft, die im Schaubild abgelesen werden kann.
Das Druckelement ist beweglich.
Die beiden Sechskantmuttern gehören zum Lieferumfang.
Technische Daten
| Gewindedurchmesser d1 | M 12 |
|---|
| Länge l | 106 |
|---|
| Werkstoff | ST - Stahl |
|---|
| d2 | 28 |
|---|
| d3 | 21 |
|---|
| h | 24 |
|---|
| m | 7 |
|---|
| sw | 27 |
|---|
| RoHS | Ja |
|---|
| Gewicht | 0,196 kg |
|---|
Angaben laut Hersteller. Maßbuchstaben (z. B. d1, l1) siehe Maßzeichnung in den Artikelbildern, Maße in mm.
Artikeldaten
| Hersteller | Ganter (Otto Ganter GmbH & Co. KG) |
|---|
| Normteil | GN 804 |
|---|
| Bestellbezeichnung | GN 804-M12-106 |
|---|
| EAN | 4045525376243 |
|---|
| Ganter-Bezeichnung | Andrückschrauben, Stahl, mit einstellbarem Federdruckelement |
|---|
| Bestelleinheit | Stück |
|---|
| Zolltarifnummer | 73181595 |
|---|
| eCl@ss 5.1.4 | 23110690 |
|---|
