Die Spannmechanik der Schnellspanner GN 890 entspricht in Aufbau und Abmessungen der von handbetätigten Schubstangen-Spannern GN 842.
Im Interesse einer langen Lebensdauer von Spannmechanik und Luftzylinder sollte der Betriebsdruck 6 bar nicht überschreiten und eine Luft-Wartungseinheit vorgeschaltet sein. Der stabile Lagerrahmen für den Zylinder ist so gestaltet, daß die Zylinder-Lagerung seitlich nicht vorsteht.
Schnellspanner GN 890 sind mit einem im Kolben integrierten Dauermagneten ausgestattet. In Verbindung mit Sensoren GN 3380 ist damit eine Endlagenabfrage möglich, wie sie z. B. von einer Anlagensteuerung benötigt wird.
Technische Daten
| Größe | 2100 |
|---|
| Form | SP - Grundkörper Stahl, geschmiedet |
|---|
| Kennzeichen | M - Magnetkolben |
|---|
| Werkstoff | ST - Stahl |
|---|
| FH in N Haltekraft | 25000 |
|---|
| Fs in N Spannkraft bei 6 bar ≈ | 5520 |
|---|
| a | 38,5 |
|---|
| b1 | 80 |
|---|
| b2 | 177 |
|---|
| d1 | 20 |
|---|
| d2 | M 12 |
|---|
| d3 | 8,5 |
|---|
| d4 Druckluftanschlüsse | G 1/4 |
|---|
| Innen-Ø Anschlussschlauch | 8 |
|---|
| h | 96,5 |
|---|
| l1 | 482 |
|---|
| l2 | 222 |
|---|
| l3 | 61,5 |
|---|
| l4 | 190 |
|---|
| m1 | 50 |
|---|
| m2 | 35 |
|---|
| m3 | 50 |
|---|
| m4 | 50 |
|---|
| s ≈ | 13,5 |
|---|
| t | 22 |
|---|
| w Hub | 45 |
|---|
| RoHS | Ja |
|---|
| Gewicht | 5,200 kg |
|---|

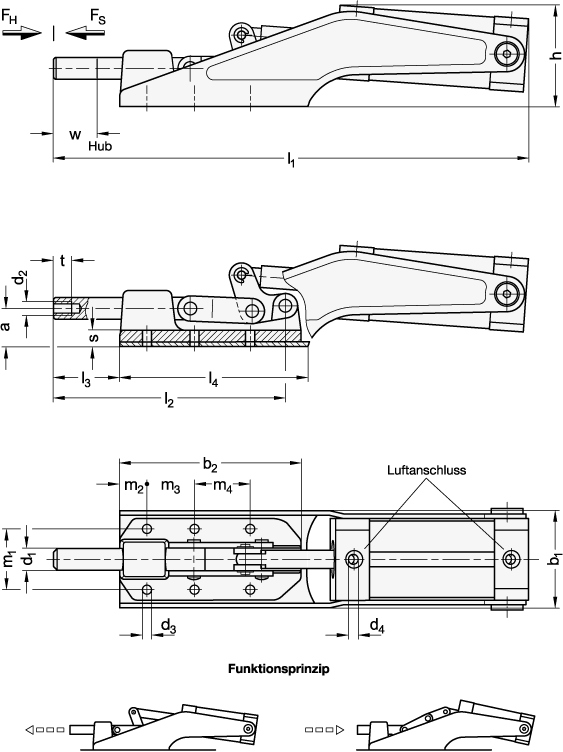

Angaben laut Hersteller. Maßbuchstaben (z. B. d1, l1) siehe Maßzeichnung in den Artikelbildern, Maße in mm.
Artikeldaten
| Hersteller | Ganter (Otto Ganter GmbH & Co. KG) |
|---|
| Normteil | GN 890 |
|---|
| Bestellbezeichnung | GN 890-2100-SP-M |
|---|
| EAN | 4045525744035 |
|---|
| Ganter-Bezeichnung | Schnellspanner, Stahl, pneumatisch, für Druckspannung |
|---|
| Bestelleinheit | Stück |
|---|
| Zolltarifnummer | 82057000 |
|---|
| eCl@ss 5.1.4 | 90909090 |
|---|
