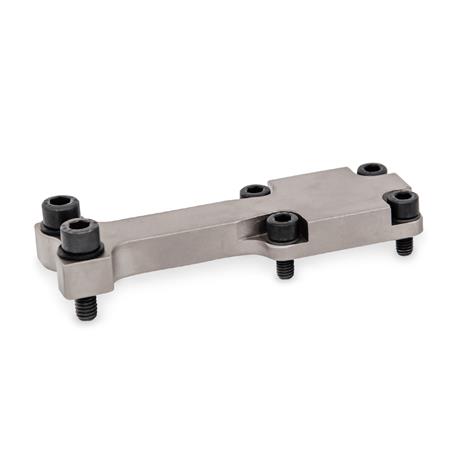

Die Spannbackenhalter GN 869.2 wurden für die Kraftspanner GN 865 konzipiert.
Spannbackenhalter sind durch die Zentrierbuchsen auf dem Spannarm ebenso präzise positioniert, wie Spannbacken GN 872 auf dem Halter.
Zylinderschrauben und Zentrierbuchsen gehören zum Lieferumfang.
Technische Daten
| Breite s | 42 |
|---|
| Form | R - Spannbacken rechtwinklig zum Spannarm |
|---|
| Oberfläche | NC - chemisch vernickelt |
|---|
| Werkstoff | ST - Stahl |
|---|
| für Kraftspanner Größe | 32 |
|---|
| Gewinde | M 8 |
|---|
| d2 | 11 |
|---|
| d4 | 9 |
|---|
| h | 14 |
|---|
| l1 | 140 |
|---|
| l2 | 40 |
|---|
| l3 | 163 |
|---|
| l4 | 19 |
|---|
| l5 | 23,5 |
|---|
| l6 | 8,5 |
|---|
| m1 | 51 |
|---|
| m2 | 74,4 |
|---|
| m3 | 23 |
|---|
| m4 | 30 |
|---|
| RoHS | Ja |
|---|
| Gewicht | 0,400 kg |
|---|
Angaben laut Hersteller. Maßbuchstaben (z. B. d1, l1) siehe Maßzeichnung in den Artikelbildern, Maße in mm.
Artikeldaten
| Hersteller | Ganter (Otto Ganter GmbH & Co. KG) |
|---|
| Normteil | GN 869.2 |
|---|
| Bestellbezeichnung | GN 869.2-42-R-NC |
|---|
| EAN | 4045525729858 |
|---|
| Ganter-Bezeichnung | Spannbackenhalter, Gegenhalter |
|---|
| Bestelleinheit | Stück |
|---|
| Zolltarifnummer | 84679200 |
|---|
| eCl@ss 5.1.4 | 21029111 |
|---|
