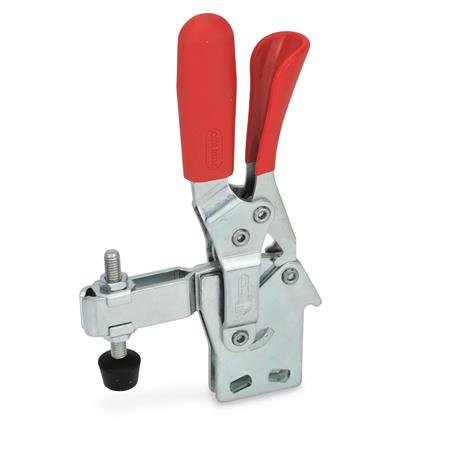

Schnellspanner GN 810.4 sind in beiden Endstellungen verriegelt. So wird in der Spannstellung ein unbedachtes oder durch Vibrationen ausgelöstes Öffnen verhindert und in der Offenstellung ein selbsttätiges, z.B. durch einen verlängerten Spannarm, verursachtes Schließen des Schnellspanners verhindert. Zum Öffnen / Schließen wird die Verriegelung per Einhandbedienung aufgehoben.
Die Spannung erfolgt nach dem Kniehebelprinzip, Spannhebel und Spannarm bewegen sich dabei in gleicher Richtung. In Spannstellung befindet sich der Betätigungshebel in vertikaler Position.
Schnellspanner mit offenem Spannarm nehmen in der Form BL über die Flankenscheiben eine anwendungsspezifische Schraube auf, bei der Form BLC ist zusätzlich eine Andrückschraube mit Gummi-Druckstück im Lieferumfang enthalten.
Schnellspanner in der Form FL können durch Anschweißen der mitgelieferten Halteschelle auf besondere Anforderungen angepasst werden.
Technische Daten
| Größe | 230 |
|---|
| Form | BLC - offener Spannarm, mit 2 Flankenscheiben und Andrückschraube GN 708.1 |
|---|
| Werkstoff | C 10 - Einsatzstahl C 10 |
|---|
| FH in N Haltekraft | 2000 |
|---|
| a ≈ | 40 |
|---|
| b1 | 43 |
|---|
| b2 | 12 |
|---|
| b3 | 6 |
|---|
| b4 | 8,5 |
|---|
| d1 | M 8 |
|---|
| d2 ≈ | 6,5 |
|---|
| h1 ≈ | 183 |
|---|
| h2 | 48 |
|---|
| h3 | 18 |
|---|
| h4 | 30 |
|---|
| h5 max. | 24 |
|---|
| l1 ≈ Form BL Form BLC | 110,5 |
|---|
| l2 ≈ | 58 |
|---|
| l4 | 68 |
|---|
| m1 | 18 |
|---|
| m2 | 21 |
|---|
| m3 | 6,5 |
|---|
| m4 | 6,5 |
|---|
| r ≈ | 104 |
|---|
| w Verstellweg | 20 |
|---|
| RoHS | Ja |
|---|
| Gewicht | 0,478 kg |
|---|
Angaben laut Hersteller. Maßbuchstaben (z. B. d1, l1) siehe Maßzeichnung in den Artikelbildern, Maße in mm.
Artikeldaten
| Hersteller | Ganter (Otto Ganter GmbH & Co. KG) |
|---|
| Normteil | GN 810.4 |
|---|
| Bestellbezeichnung | GN 810.4-230-BLC |
|---|
| EAN | 4045525495197 |
|---|
| Ganter-Bezeichnung | Schnellspanner, Stahl, Spannhebel vertikal, mit Verriegelung, mit senkrechtem Fuß |
|---|
| Bestelleinheit | Stück |
|---|
| Zolltarifnummer | 82057000 |
|---|
| eCl@ss 5.1.4 | 90909090 |
|---|
