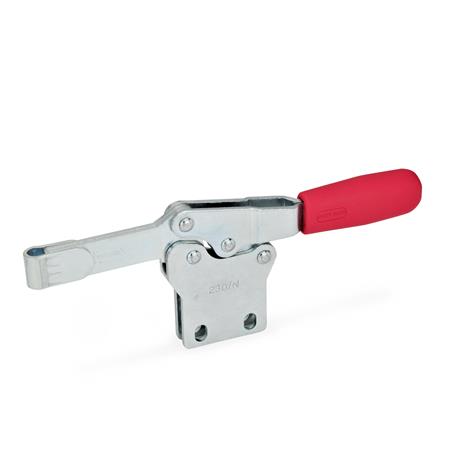

Schnellspanner GN 820.1 arbeiten nach dem Kniehebelprinzip, Spannhebel und Spannarm bewegen sich in entgegengesetzer Richtung. Kennzeichnend ist die geringe Bauhöhe in der Spannstellung, da sich der Betätigungshebel dabei in horizontaler Position befindet.
Schnellspanner mit offenem Spannarm nehmen in Form N über die Flankenscheiben eine anwendungsspezifische Schraube auf, bei der Form NC ist zusätzlich eine Andrückschraube mit Gummi-Druckstück im Lieferumfang enthalten.
Schnellspanner in Form P können durch Anschweißen der mitgelieferten Halteschelle auf besondere Anforderungen angepasst werden.
Technische Daten
| Größe | 130 |
|---|
| Form | P - massiver Spannarm mit Halteschelle zum Anschweißen |
|---|
| Werkstoff | C 10 - Einsatzstahl C 10 |
|---|
| FH in N Haltekraft | 1000 |
|---|
| b1 | 36 |
|---|
| b2 | 10 |
|---|
| b3 | 5 |
|---|
| d1 | M 6 |
|---|
| d2 | 5,5 |
|---|
| h1 ≈ | 64 |
|---|
| h2 | 44 |
|---|
| h3 | 16 |
|---|
| l1 ≈ | 170 |
|---|
| l2 ≈ | 92 |
|---|
| l4 max. | 64 |
|---|
| m1 | 26 |
|---|
| m2 | 5,8 |
|---|
| m3 | 8,8 |
|---|
| r ≈ | 62 |
|---|
| s | 5 |
|---|
| RoHS | Ja |
|---|
| Gewicht | 0,210 kg |
|---|
Angaben laut Hersteller. Maßbuchstaben (z. B. d1, l1) siehe Maßzeichnung in den Artikelbildern, Maße in mm.
Artikeldaten
| Hersteller | Ganter (Otto Ganter GmbH & Co. KG) |
|---|
| Normteil | GN 820.1 |
|---|
| Bestellbezeichnung | GN 820.1-130-P |
|---|
| EAN | 4045525385757 |
|---|
| Ganter-Bezeichnung | Schnellspanner, Stahl, Spannhebel horizontal, mit senkrechtem Fuß |
|---|
| Bestelleinheit | Stück |
|---|
| Zolltarifnummer | 82057000 |
|---|
| eCl@ss 5.1.4 | 21020701 |
|---|
