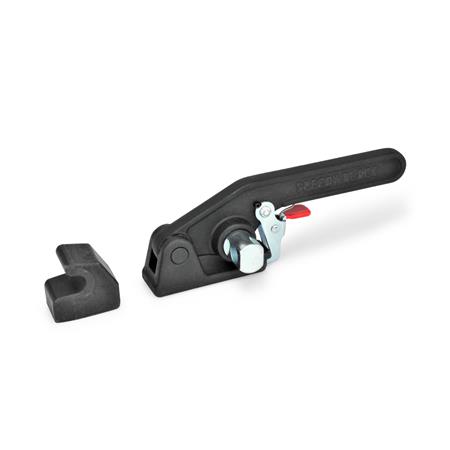

Verschlussspanner GN 852.3 sind sehr massiv gestaltet und können daher für sehr hohe Haltekräfte eingesetzt werden.
Beim Schließen des Spanners schnappt ein Sicherungshaken am Grundkörper formschlüssig ein. So wird ein unbedachtes oder durch Vibrationen verursachtes Lösen aus der Spannstellung verhindert. Zum Öffnen wird der Sicherungshaken per Einhandbedienung entriegelt.
Der Zugbügel kann innerhalb des Verstellweges justiert werden.
Neben den obigen Standardabmessungen der Zugbügel werden unter GN 951.2 weitere Ausführungen angeboten.
Technische Daten
| Größe | 1700 |
|---|
| Form | TS - zum Anschweißen, ohne Zugbügel, mit Gegenhalter |
|---|
| Werkstoff | ST - Stahl |
|---|
| FH in N Haltekraft | 17000 |
|---|
| b5 | 28 |
|---|
| b6 | 26,5 |
|---|
| b7 | 38 |
|---|
| b8 | 17 |
|---|
| h1 ≈ | 55 |
|---|
| h2 | 34,5 |
|---|
| RoHS | Ja |
|---|
| Gewicht | 0,745 kg |
|---|
Angaben laut Hersteller. Die Maßzeichnung zu dieser Ausführung senden wir Ihnen gern auf Anfrage.
Artikeldaten
| Hersteller | Ganter (Otto Ganter GmbH & Co. KG) |
|---|
| Normteil | GN 852.3 |
|---|
| Bestellbezeichnung | GN 852.3-1700-TS |
|---|
| EAN | 4045525127586 |
|---|
| Ganter-Bezeichnung | Verschlussspanner mit Verriegelung, schwere Ausführung |
|---|
| Bestelleinheit | Stück |
|---|
| Zolltarifnummer | 82057000 |
|---|
| eCl@ss 5.1.4 | 21020701 |
|---|
