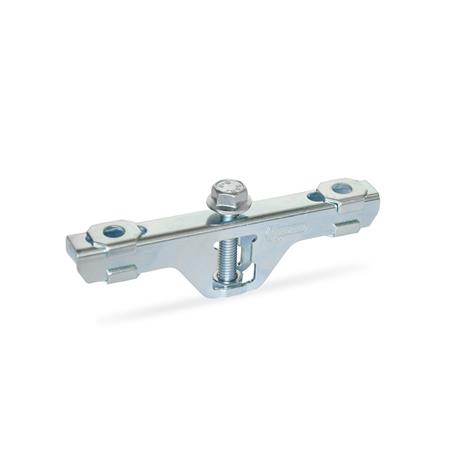

Spannarmverbreiterungen GN 801.1 werden zusammen mit Schnellspannern mit „offenem Spannarm“ eingesetzt, wenn gleichzeitig an zwei Stellen z. B. mit Andrückschrauben parallel gespannt werden soll. Dazu werden diese auf dem Spannarm montiert und entlang des Langlochs in der gewünschten Position fixiert.
Die seitliche Positon der Spannschrauben ist ebenfalls über Länglöcher wählbar, eine symmetrische Anordnung / Einstellung begünstigt ein ausgeglichenes Spannergebnis.
Alle Teile werden unmontiert im Set geliefert. Im Lieferumfang sind vier Flankenscheiben zur Befestigung der Andrückschraube enthalten.
Technische Daten
| Werkstoff | ST - Stahl |
|---|
| m | 100 |
|---|
| h1 | 18 |
|---|
| a | 25 |
|---|
| b1 | 14 |
|---|
| b2 | 18 |
|---|
| d1 | 8,2 |
|---|
| d2 | M 8 |
|---|
| h2 ≈ | 6,3 |
|---|
| h3 | 15,5 |
|---|
| h4 | 43 |
|---|
| Länge l | 120 |
|---|
| für Schnellspanner GN 810 GN 810.1 GN 810.3 GN 810.4 | 230 |
|---|
| GN 820 GN 820.1 GN 820.2 GN 820.3 GN 820.4 | 230 |
|---|
| GN 860 | 200 |
|---|
| GN 842 | 360 |
|---|
| RoHS | Ja |
|---|
| Gewicht | 0,118 kg |
|---|

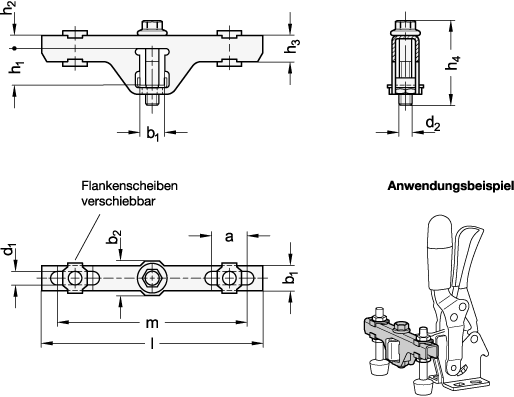

Angaben laut Hersteller. Maßbuchstaben (z. B. d1, l1) siehe Maßzeichnung in den Artikelbildern, Maße in mm.
Artikeldaten
| Hersteller | Ganter (Otto Ganter GmbH & Co. KG) |
|---|
| Normteil | GN 801.1 |
|---|
| Bestellbezeichnung | GN 801.1-100-18-ST |
|---|
| EAN | 4045525536746 |
|---|
| Ganter-Bezeichnung | Spannarmverbreiterungen, starr, für Schnellspanner mit offenem Spannarm |
|---|
| Bestelleinheit | Stück |
|---|
| Zolltarifnummer | 82057000 |
|---|
| eCl@ss 5.1.4 | 21020701 |
|---|
