Kniehebelmodule GN 810.12 haben dieselben Eigenschaften wie Vertikal-Spanner Longlife GN 810.10 / GN 810.11. Die Spannarme sind im Gesenk geschmiedet, die übrigen Stahlblechteile sind sehr stabil ausgeführt. Lagerbolzen und Lagerbuchsen sind gehärtet und geschliffen.
Aus diesem Grunde eignen sich diese Spanner für Anwendungen, bei denen große Kräfte auftreten, vor allem aber eine lange Lebensdauer erforderlich ist.
Umfangreiche Tests ergaben, dass eine einwandfreie Funktion (unter Last) auch nach einer Million Spannzyklen gewährleistet ist.
Diese Kniehebelmodule gestatten es, Größe und Lage von Hebel- und Spannarm nach den spezifischen Anforderungen des Anwendungsfalles auszuführen.
Technische Daten
| Größe | 440 |
|---|
| Form | G - Befestigungsbohrungen parallel zur Drehachse |
|---|
| Werkstoff | ST - Stahl |
|---|
| FH in N Haltekraft | 4400 |
|---|
| b1 | 54 |
|---|
| b2 | 65 |
|---|
| b3 | 20 |
|---|
| b4 | 10 |
|---|
| d | 8,5 |
|---|
| h1 | 121 |
|---|
| h2 | 140,5 |
|---|
| h3 | 50 |
|---|
| h4 | 69,5 |
|---|
| h5 | 28 |
|---|
| l1 | 85,5 |
|---|
| l2 | 32 |
|---|
| l3 | 42,5 |
|---|
| m1 | 30 |
|---|
| m2 | 45 |
|---|
| m3 | 12 |
|---|
| m4 | 10 |
|---|
| r | 73 |
|---|
| s1 | 5 |
|---|
| s2 | 10 |
|---|
| RoHS | Ja |
|---|
| Gewicht | 0,967 kg |
|---|

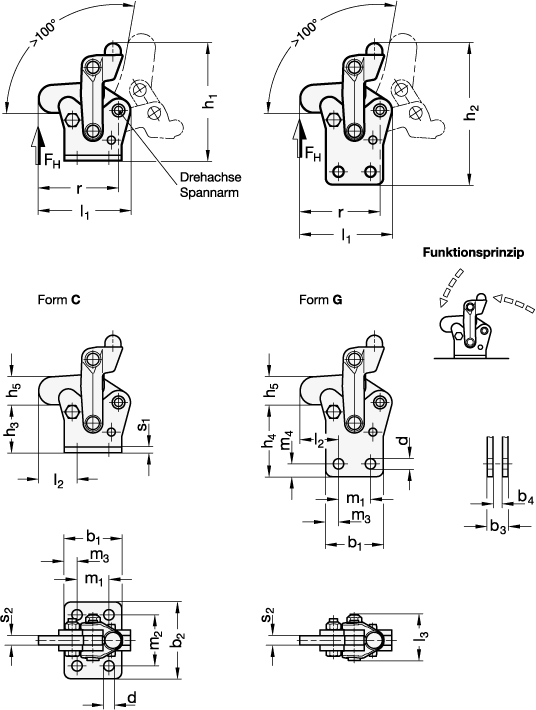

Angaben laut Hersteller. Maßbuchstaben (z. B. d1, l1) siehe Maßzeichnung in den Artikelbildern, Maße in mm.
Artikeldaten
| Hersteller | Ganter (Otto Ganter GmbH & Co. KG) |
|---|
| Normteil | GN 810.12 |
|---|
| Bestellbezeichnung | GN 810.12-440-G |
|---|
| EAN | 4045525540651 |
|---|
| Ganter-Bezeichnung | Kniehebelmodule, Stahl, zum Anschrauben |
|---|
| Zolltarifnummer | 82057000 |
|---|
| eCl@ss 5.1.4 | 90909090 |
|---|
