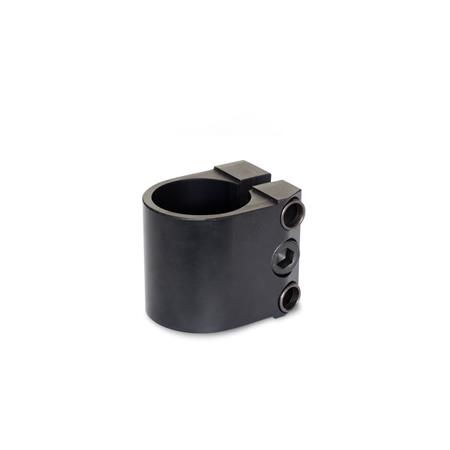

Durch Klemmhalter GN 873 werden die Befestigungsmöglichkeiten und damit die Anwendungsbereiche der Kraftspanner wesentlich erweitert.
Die Anschlagnase kann zur genauen, verdrehsicheren Positionierung der Kraftspanner verwendet werden; dadurch wird ein problemloser Austausch ermöglicht.
Die Verwendung der beiden Zentrierbuchsen gewährleistet eine positionsgenaue und stabile Befestigung des Klemmhalters und somit des Kraftspanners.
Weitere Klemmhalter für die Größen d1 = 40 (Kolben-Ø 32) und d1 = 50 (Kolben-Ø 40) bietet das Rohrklemmverbinder-Programm.
Zentrierbuchsen gehören zum Lieferumfang.
Technische Daten
| Durchmesser d1 | 40 |
|---|
| Werkstoff | AL - Aluminium |
|---|
| Durchmesser x1 | 32 |
|---|
| Gewinde | M 10 |
|---|
| d3 | 8,5 |
|---|
| d4 | 13 |
|---|
| l1 | 61,35 |
|---|
| l2 | 48 |
|---|
| l3 | 54 |
|---|
| l4 | 51 |
|---|
| l5 | 39 |
|---|
| l6 | 21 |
|---|
| l7 | 21 |
|---|
| m1 | 38 |
|---|
| m2 | 29,35 |
|---|
| RoHS | Ja |
|---|
| Gewicht | 0,150 kg |
|---|
Angaben laut Hersteller. Maßbuchstaben (z. B. d1, l1) siehe Maßzeichnung in den Artikelbildern, Maße in mm.
Artikeldaten
| Hersteller | Ganter (Otto Ganter GmbH & Co. KG) |
|---|
| Normteil | GN 873 |
|---|
| Bestellbezeichnung | GN 873-40 |
|---|
| EAN | 4045525473003 |
|---|
| Ganter-Bezeichnung | Klemmhalter für Kraftspanner |
|---|
| Bestelleinheit | Stück |
|---|
| Zolltarifnummer | 84679200 |
|---|
| eCl@ss 5.1.4 | 21029111 |
|---|
