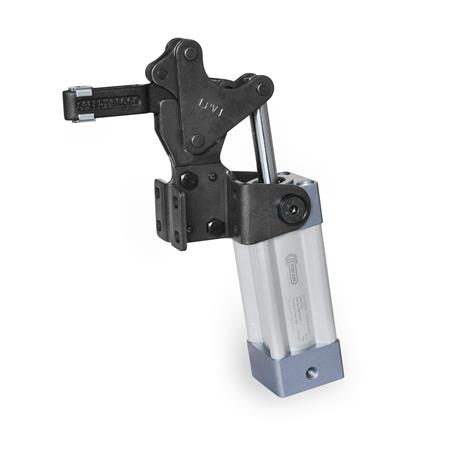

Schnellspanner „Longlife“ GN 962 sind mit einem verstärkten Grundkörper und gehärteten und geschliffenen Lagerbolzen / -buchsen ausgestattet. Aus diesem Grund eignen sie sich für Anwendungen, bei denen große Kräfte auftreten, vor allem aber eine lange Lebensdauer erforderlich ist.
Im Interesse einer langen Lebensdauer von Spannmechanik und Pneumatikzylinder sollte der Betriebsdruck 6 bar nicht überschreiten und eine Druckluft-Wartungseinheit vorgeschaltet sein.
Schnellspanner GN 962 sind serienmäßig mit einem Magnetkolben ausgestattet. In Verbindung mit Sensoren GN 3380 ist damit eine Endlagenabfrage möglich.
Technische Daten
| Größe | 220 |
|---|
| Form | APV - Spannarm mit Langloch, mit 2 Flankenscheiben |
|---|
| Kennzeichen | M - Magnetkolben |
|---|
| Werkstoff | ST - Stahl |
|---|
| FH in N Haltekraft | 2200 |
|---|
| FS in N Spannkraft bei 6 bar ≈ | 870 |
|---|
| a ≈ | 35 |
|---|
| b1 ≈ | 62 |
|---|
| b2 | 48 |
|---|
| b3 | 36 |
|---|
| b4 | 6,3 |
|---|
| d1 | M 6 |
|---|
| d2 | 6,5 |
|---|
| d3 | G 1/8 |
|---|
| Innen-Ø Anschlussschlauch | 4 |
|---|
| e ≈ ≈ | 38,3 |
|---|
| h1 ≈ | 221 |
|---|
| h2 | 77 |
|---|
| h3 | 16,6 |
|---|
| h4 ≈ | 26 |
|---|
| h5 | 60,3 |
|---|
| l1 ≈ | 161 |
|---|
| l2 ≈ | 51 |
|---|
| l4 | 65 |
|---|
| m1 | 30 |
|---|
| m2 | 34 |
|---|
| m3 | 20 |
|---|
| r | 96 |
|---|
| s1 | 3,5 |
|---|
| w Verstellweg | 27 |
|---|
| RoHS | Ja |
|---|
| Gewicht | 0,974 kg |
|---|
Angaben laut Hersteller. Maßbuchstaben (z. B. d1, l1) siehe Maßzeichnung in den Artikelbildern, Maße in mm.
Artikeldaten
| Hersteller | Ganter (Otto Ganter GmbH & Co. KG) |
|---|
| Normteil | GN 962 |
|---|
| Bestellbezeichnung | GN 962-220-APV-M |
|---|
| EAN | 4045525534483 |
|---|
| Ganter-Bezeichnung | Schnellspanner, pneumatisch, schwere Ausführung „Longlife“ |
|---|
| Bestelleinheit | Stück |
|---|
| Zolltarifnummer | 82057000 |
|---|
| eCl@ss 5.1.4 | 21020701 |
|---|
