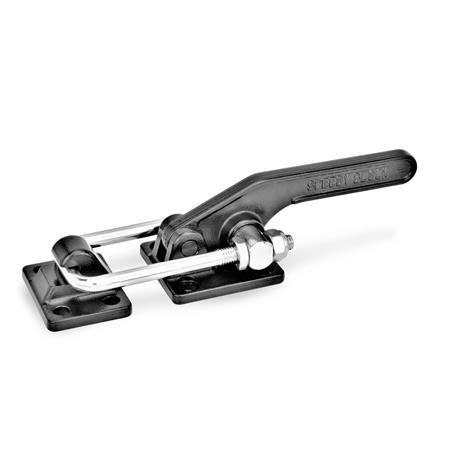

Verschlussspanner GN 852 stellen eine schwere, massive Ausführung dar, welche für sehr hohe Haltekräfte eingesetzt werden, wie sie z.B. bei Schäumformen auftreten.
Der Zugbügel kann innerhalb des Verstellweges justiert werden.
Neben den obigen Standardabmessungen der Zugbügel werden unter GN 951.2 weitere Ausführungen angeboten.
Technische Daten
| Größe | 4000 |
|---|
| Form | T2 - mit Befestigungsbohrungen, mit Zugbügel, mit Gegenhalter |
|---|
| Werkstoff | ST - Stahl |
|---|
| FH in N Haltekraft | 40000 |
|---|
| a1 | 28 |
|---|
| a2 | 27 |
|---|
| b1 | 85 |
|---|
| b2 | 80 |
|---|
| b3 | 55 |
|---|
| b4 | 60 |
|---|
| b5 | 80 |
|---|
| b6 | 32 |
|---|
| b7 | 50 |
|---|
| b8 | 32 |
|---|
| b9 | 6 |
|---|
| d1 | M 12 |
|---|
| d2 | 10,5 |
|---|
| d3 | 16 |
|---|
| h1 ≈ | 68 |
|---|
| h2 | 42,5 |
|---|
| l1 ≈ Form T2S / TS | 265 |
|---|
| Form T / T2 | 271 |
|---|
| l2 min. | 30 |
|---|
| l3 ≈ | 151 |
|---|
| m1 | 57 |
|---|
| m2 | 14 |
|---|
| m3 | 57 |
|---|
| m4 | 12,5 |
|---|
| m5 | 35 |
|---|
| r ≈ bei w2 = 0 | 107 |
|---|
| s | 9 |
|---|
| t | 2 |
|---|
| w1 Hub | 62 |
|---|
| w2 ≈ Verstellweg | 25 |
|---|
| RoHS | Ja |
|---|
| Gewicht | 2,000 kg |
|---|
Angaben laut Hersteller. Maßbuchstaben (z. B. d1, l1) siehe Maßzeichnung in den Artikelbildern, Maße in mm.
Artikeldaten
| Hersteller | Ganter (Otto Ganter GmbH & Co. KG) |
|---|
| Normteil | GN 852 |
|---|
| Bestellbezeichnung | GN 852-4000-T2 |
|---|
| EAN | 4045525494756 |
|---|
| Ganter-Bezeichnung | Verschlussspanner, schwere Ausführung |
|---|
| Bestelleinheit | Stück |
|---|
| Zolltarifnummer | 82057000 |
|---|
| eCl@ss 5.1.4 | 21020701 |
|---|
