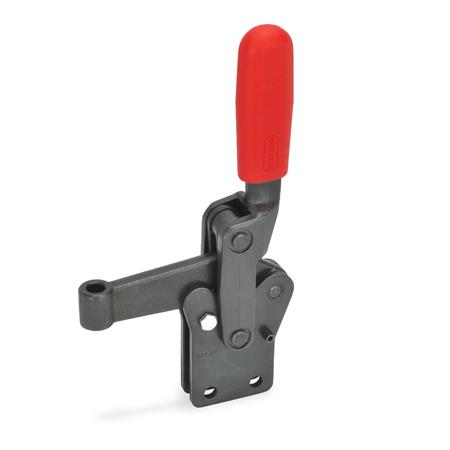

Schnellspanner Longlife GN 810.11 stellen eine Weiterentwicklung der Norm GN 810.1 dar. Anstelle der Ausführung in Stahlblech sind Spann- und Hebelarm aus Feinguss bzw. im Gesenk geschmiedet. Die übrigen Stahlblechteile wurden verstärkt und Lagerbolzen sowie Lagerbuchsen sind gehärtet und geschliffen.
Aus diesem Grunde eignen sich diese Spanner für Anwendungen, bei denen große Kräfte auftreten, vor allem aber eine lange Lebensdauer erforderlich ist.
Umfangreiches Tests ergaben, dass eine einwandfreie Funktion (unter Last) auch nach einer Million Spannzyklen gewährleistet ist.
Flankenscheiben gehören zum Lieferumfang.
Technische Daten
| Größe | 440 |
|---|
| Form | F - Spannarm mit Buchse |
|---|
| FH in N Haltekraft | 4400 |
|---|
| a | 34 |
|---|
| b1 | 54 |
|---|
| b2 | 20 |
|---|
| b3 | 10 |
|---|
| b4 | 10 |
|---|
| d1 | M 10 |
|---|
| d2 | 8,5 |
|---|
| d3 | 10,5 |
|---|
| h1 | 235 |
|---|
| h2 | 69,5 |
|---|
| h3 | 24 |
|---|
| h4 ≈ | 45 |
|---|
| l1 Form B | 129,5 |
|---|
| Form F | 129,5 |
|---|
| l2 | 66 |
|---|
| l3 | 66 |
|---|
| m1 | 30 |
|---|
| m2 | 10 |
|---|
| m3 | 12 |
|---|
| r1 | 107 |
|---|
| r2 | 107 |
|---|
| s | 10 |
|---|
| Werkstoff | ST - Stahl |
|---|
| RoHS | Ja |
|---|
| Gewicht | 1,200 kg |
|---|
Angaben laut Hersteller. Maßbuchstaben (z. B. d1, l1) siehe Maßzeichnung in den Artikelbildern, Maße in mm.
Artikeldaten
| Hersteller | Ganter (Otto Ganter GmbH & Co. KG) |
|---|
| Normteil | GN 810.11 |
|---|
| Bestellbezeichnung | GN 810.11-440-F |
|---|
| EAN | 4045525540620 |
|---|
| Ganter-Bezeichnung | Schnellspanner, Stahl, Spannhebel vertikal, mit senkrechtem Fuß, schwere Ausführung „Longlife“ |
|---|
| Zolltarifnummer | 82057000 |
|---|
| eCl@ss 5.1.4 | 90909090 |
|---|
