Spannverschlüsse GN 831.1 werden zum sicheren Halten von Klappen, Behälterdeckeln etc. eingesetzt. Durch die Totpunktüberschreitung halten sie vibrationsfest.
In Folge des Bewegungsablaufs des Spannhakens können die zu verbindenden Teile beim Spannen bis zu 15 mm zusammengezogen werden. Der Verstellbereich w2 wird über eine Spindel M6 des Spannhakens erzielt.
Die in der Tabelle angegebene Haltekraft ist ein Richtwert für die mögliche statische Zugbeanspruchung des Spannverschlusses. Je nach Einsatzbedingung, z. B. durch Vibrationen oder schlagende Beanspruchung, kann die Haltekraft beeinträchtigt sein.
Der Gegenhaken gehört zum Lieferumfang.
Technische Daten
| Werkstoff | ST - Stahl |
|---|
| Größe | 110 |
|---|
| Haltekraft | 1100 |
|---|
| b1 | 30 |
|---|
| b2 | 24 |
|---|
| b3 | 52 |
|---|
| b4 | 35 |
|---|
| b5 | 37 |
|---|
| b6 | 19 |
|---|
| b7 | 36 |
|---|
| d1 | 5,2 |
|---|
| d2 | 4,2 |
|---|
| h1 ≈ | 20 |
|---|
| h2 ≈ | 13 |
|---|
| h3 | 22 |
|---|
| l1 min. | 140 |
|---|
| l2 | 51 |
|---|
| l3 min. | 78 |
|---|
| m1 | 36 |
|---|
| m2 | 8 |
|---|
| m3 | 10 |
|---|
| m4 | 15 |
|---|
| m5 | 5,5 |
|---|
| r ≈ | 63 |
|---|
| w1 ≈ Hub | 16 |
|---|
| w2 ≈ Verstellweg | 12 |
|---|
| RoHS | Ja |
|---|
| Gewicht | 0,101 kg |
|---|

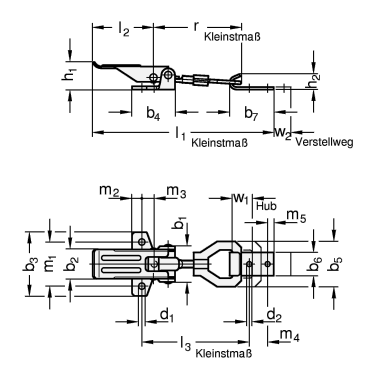

Angaben laut Hersteller. Maßbuchstaben (z. B. d1, l1) siehe Maßzeichnung in den Artikelbildern, Maße in mm.
Artikeldaten
| Hersteller | Ganter (Otto Ganter GmbH & Co. KG) |
|---|
| Normteil | GN 831.1 |
|---|
| Bestellbezeichnung | GN 831.1-110-ST |
|---|
| EAN | 4045525452428 |
|---|
| Ganter-Bezeichnung | Spannverschlüsse, Stahl / Edelstahl, ohne Sicherung |
|---|
| Bestelleinheit | Stück |
|---|
| Zolltarifnummer | 83089000 |
|---|
| eCl@ss 5.1.4 | 21020701 |
|---|
