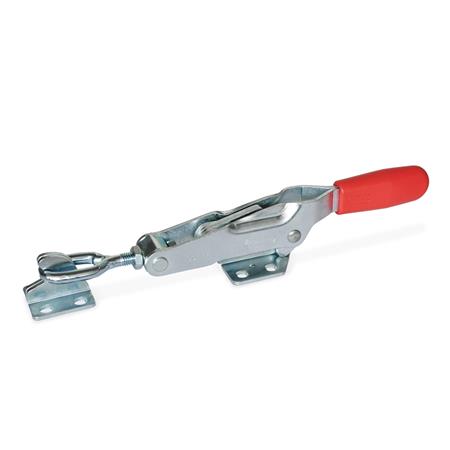

Verschlussspanner GN 850.1 sind besonders für das schnelle Verschließen und Befestigen von Deckeln, Klappen und Formen geeignet.
Beim Spannen wird die Schwenkbewegung des Betätigungshebels in eine Axialbewegung der Zugachse / Zughakens umgewandelt und sorgt für ein formschlüssiges Halten.
Verschlussspanner der Form T sind mit einer am Spannarm fest verbundenen Zugachse ausgestattet. Die Form TF kann durch das Anbringen von individuellen Zugankern für spezifische Anwendungen verwendet werden. Zuganker von Verschlussspannern der Formen TG, TT und TU sind entlang des Vestellwegs w2 justierbar.
Technische Daten
| Form | TG - mit Zugachse, mit Gegenhalter, mit Zuganker mit Öse |
|---|
| Größe | 1000 |
|---|
| Werkstoff | C 10 - Einsatzstahl C 10 |
|---|
| FH in N Haltekraft | 10000 |
|---|
| a | 28 |
|---|
| b1 | 61 |
|---|
| b2 | 63 |
|---|
| b3 | 50 |
|---|
| b4 | 41 |
|---|
| d1 | M 10 |
|---|
| d2 | 8,5 |
|---|
| d4 | 9 |
|---|
| d5 | 10 |
|---|
| h1 ≈ | 56 |
|---|
| h2 | 20 |
|---|
| h3 | 40,5 |
|---|
| l1 ≈ | 242 |
|---|
| l3 ≈ Form TG | 95,5 |
|---|
| l6 | 42 |
|---|
| m1 | 32 |
|---|
| m2 | 45 |
|---|
| m3 | 31 |
|---|
| m4 | 25,4 |
|---|
| m5 | 8 |
|---|
| s | 4 |
|---|
| t | 19 |
|---|
| w2 ≈ Verstellweg | 12 |
|---|
| RoHS | Ja |
|---|
| Gewicht | 0,782 kg |
|---|
Angaben laut Hersteller. Maßbuchstaben (z. B. d1, l1) siehe Maßzeichnung in den Artikelbildern, Maße in mm.
Artikeldaten
| Hersteller | Ganter (Otto Ganter GmbH & Co. KG) |
|---|
| Normteil | GN 850.1 |
|---|
| Bestellbezeichnung | GN 850.1-1000-TG |
|---|
| EAN | 4045525536944 |
|---|
| Ganter-Bezeichnung | Verschlussspanner, für Zugspannung |
|---|
| Bestelleinheit | Stück |
|---|
| Zolltarifnummer | 82057000 |
|---|
| eCl@ss 5.1.4 | 21020701 |
|---|
