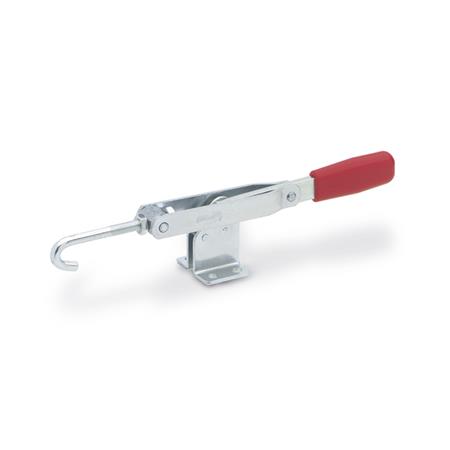

Der Zughaken der Verschlussspanner GN 850 kann innerhalb des Hubweges justiert werden.
Technische Daten
| Größe | 300 |
|---|
| Form | TF - mit Zughaken |
|---|
| Werkstoff | C 10 - Einsatzstahl C 10 |
|---|
| FH in N Haltekraft | 3000 |
|---|
| a1 | 35 |
|---|
| a2 | 25 |
|---|
| b1 | 48 |
|---|
| b2 | 60 |
|---|
| b3 | 21 |
|---|
| d1 | 10 |
|---|
| d2 | 10 |
|---|
| d3 | 8,5 |
|---|
| h1 ≈ | 49 |
|---|
| h2 | 18 |
|---|
| l1 ≈ | 225 |
|---|
| l2 ≈ | 51 |
|---|
| l3 ≈ | 98 |
|---|
| m1 | 45 |
|---|
| m2 | 8 |
|---|
| m3 | 32 |
|---|
| r1 ≈ | 105 |
|---|
| r2 | 6 |
|---|
| s | 3 |
|---|
| w1 Hub | 104 |
|---|
| w2 ≈ Verstellweg | 20 |
|---|
| RoHS | Ja |
|---|
| Gewicht | 0,520 kg |
|---|
Angaben laut Hersteller. Maßbuchstaben (z. B. d1, l1) siehe Maßzeichnung in den Artikelbildern, Maße in mm.
Artikeldaten
| Hersteller | Ganter (Otto Ganter GmbH & Co. KG) |
|---|
| Normteil | GN 850 |
|---|
| Bestellbezeichnung | GN 850-300-TF |
|---|
| EAN | 4045525386679 |
|---|
| Ganter-Bezeichnung | Verschlussspanner für Zugspannung |
|---|
| Bestelleinheit | Stück |
|---|
| Zolltarifnummer | 82057000 |
|---|
| eCl@ss 5.1.4 | 21020701 |
|---|
