Schnellspanner GN 810.1 arbeiten nach dem Kniehebelprinzip, Spannhebel und Spannarm bewegen sich dabei in gleicher Richtung. In Spannstellung befindet sich der Betätigungshebel in vertikaler Position.
Schnellspanner mit offenem Spannarm nehmen in der Form B über die Flankenscheiben eine anwendungsspezifi sche Schraube auf, bei der Form BC ist zusätzlich eine Andrückschraube mit Gummi-Druckstück im Lieferumfang enthalten.
Schnellspanner in der Form F können durch Anschweißen der mitgelieferten Halteschelle auf besondere Anforderungen angepasst werden.
Technische Daten
| Werkstoff | NI - Edelstahl |
|---|
| Größe | 130 |
|---|
| Form | BC - offener Spannarm, mit 2 Flankenscheiben und Andrückschraube GN 708.1 |
|---|
| FH in N Haltekraft | 1050 |
|---|
| a ≈ | 28 |
|---|
| b1 | 35 |
|---|
| b2 | 10 |
|---|
| b3 | 5 |
|---|
| b4 | 6,2 |
|---|
| d1 | M 6 |
|---|
| d2 ≈ | 5,5 |
|---|
| h1 ≈ | 156 |
|---|
| h2 | 41,5 |
|---|
| h3 | 16 |
|---|
| h4 | 25,5 |
|---|
| h5 max. | 25 |
|---|
| l1 ≈ Form B Form BC | 85 |
|---|
| Form F | 86 |
|---|
| l2 ≈ | 42 |
|---|
| l4 | 55 |
|---|
| m1 | 12,5 |
|---|
| m2 | 19 |
|---|
| m3 | 6,5 |
|---|
| m4 | 7,5 |
|---|
| r ≈ | 79 |
|---|
| w Verstellweg | 17,5 |
|---|
| RoHS | Ja |
|---|
| Gewicht | 0,220 kg |
|---|

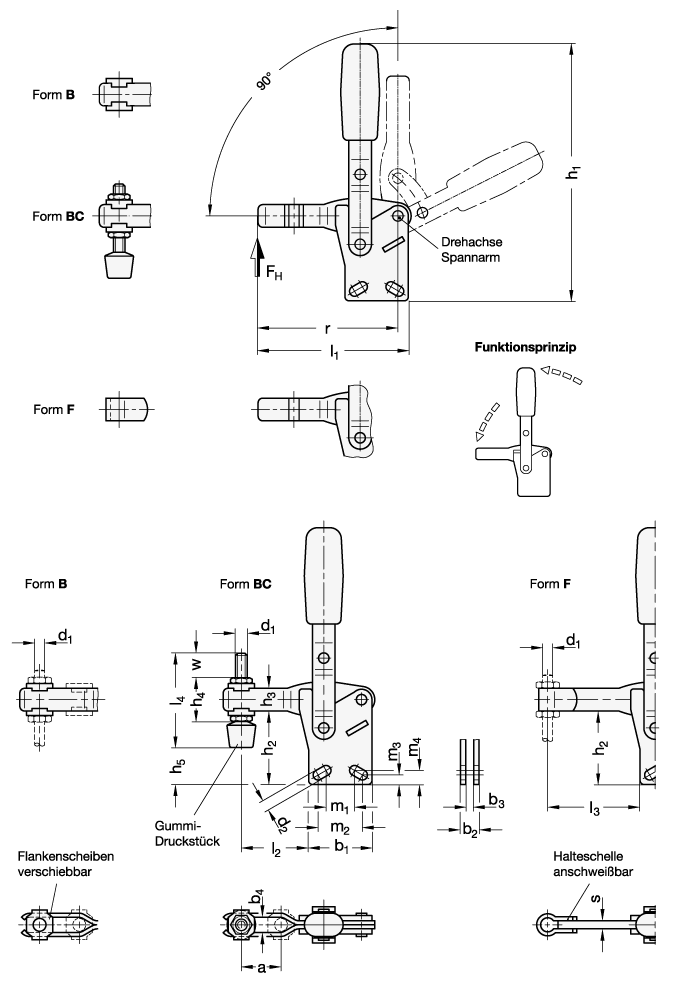

Angaben laut Hersteller. Maßbuchstaben (z. B. d1, l1) siehe Maßzeichnung in den Artikelbildern, Maße in mm.
Artikeldaten
| Hersteller | Ganter (Otto Ganter GmbH & Co. KG) |
|---|
| Normteil | GN 810.1 |
|---|
| Bestellbezeichnung | GN 810.1-130-BC-NI |
|---|
| EAN | 4045525126541 |
|---|
| Ganter-Bezeichnung | Schnellspanner, Edelstahl, Spannhebel vertikal, mit senkrechtem Fuß |
|---|
| Bestelleinheit | Stück |
|---|
| Zolltarifnummer | 82057000 |
|---|
| eCl@ss 5.1.4 | 90909090 |
|---|
