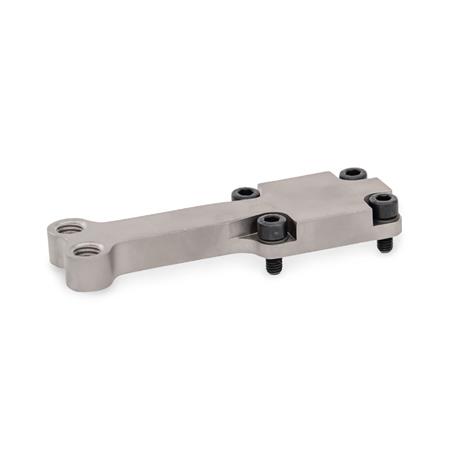

Die Gegenhalter GN 869.1 wurden für die Kraftspanner GN 865 konzipiert.
Gegenhalter für zwei Druckschrauben (Form Z) werden vorzugsweise für das verdrehsichere Spannen von Blechteilen eingesetzt. Hierzu eignen sich besonders Kugelspannschrauben GN 605.
Zylinderschrauben und Zentrierbuchsen gehören zum Lieferumfang.
Technische Daten
| Breite s | 42 |
|---|
| Form | Z - für zwei Druckschrauben |
|---|
| Oberfläche | NC - chemisch vernickelt |
|---|
| Werkstoff | ST - Stahl |
|---|
| Breite x1 | 32 |
|---|
| Gewinde | M 10 |
|---|
| d2 | 9 |
|---|
| h | 14 |
|---|
| l1 | 140 |
|---|
| l2 | 19 |
|---|
| l3 | 40 |
|---|
| l4 | 8,5 |
|---|
| m1 | 51 |
|---|
| m2 | 74,4 |
|---|
| m3 | 30 |
|---|
| m4 | 23 |
|---|
| RoHS | Ja |
|---|
| Gewicht | 0,410 kg |
|---|

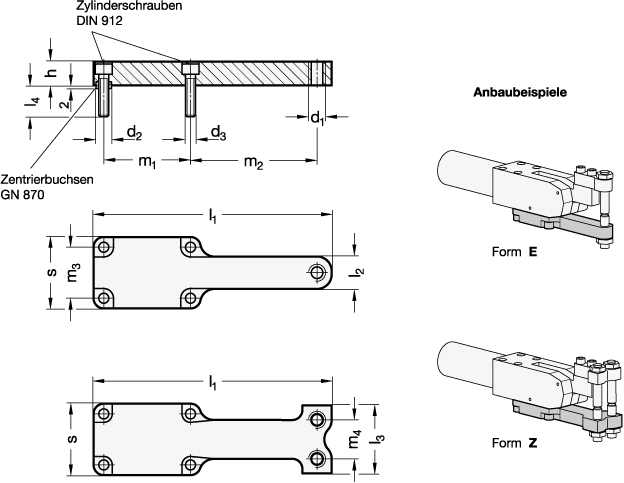

Angaben laut Hersteller. Maßbuchstaben (z. B. d1, l1) siehe Maßzeichnung in den Artikelbildern, Maße in mm.
Artikeldaten
| Hersteller | Ganter (Otto Ganter GmbH & Co. KG) |
|---|
| Normteil | GN 869.1 |
|---|
| Bestellbezeichnung | GN 869.1-42-Z-NC |
|---|
| EAN | 4045525729773 |
|---|
| Ganter-Bezeichnung | Gegenhalter, für Druckschrauben |
|---|
| Bestelleinheit | Stück |
|---|
| Zolltarifnummer | 84679200 |
|---|
| eCl@ss 5.1.4 | 21029111 |
|---|
