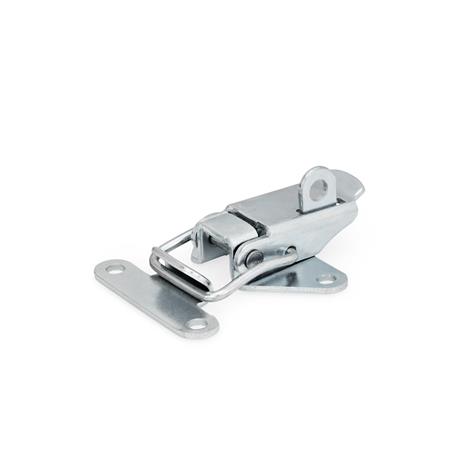

Spannverschlüsse GN 832.2 werden eingesetzt zum sicheren Halten von Klappen, Behälterdeckeln und dergleichen. Durch die Totpunktüberschreitung halten sie vibrationsfest.
In Folge der Elastizität des Spannbügels werden die zu verbindenden Teile beim Spannen zusammengehalten.
Die in der Tabelle angegebene Haltekraft ist ein Richtwert für die mögliche statische Zugbeanspruchung des Spannverschlusses. Je nach Einsatzbedingung, z. B. durch Vibrationen oder schlagende Beanspruchung, kann die Haltekraft beeinträchtigt sein.
Der Gegenhaken gehört zum Lieferumfang.
Technische Daten
| Werkstoff | ST - Stahl |
|---|
| Größe | 55 |
|---|
| Form | V - mit Schlosslasche für Vorhängeschloss (nur in ST) |
|---|
| Haltekraft | 550 |
|---|
| b1 | 23 |
|---|
| b2 | 15 |
|---|
| b3 | 41 |
|---|
| b4 | 18 |
|---|
| b5 | 36 |
|---|
| b6 | 13 |
|---|
| d1 | 2 |
|---|
| d2 | 3,5 |
|---|
| d3 | 4 |
|---|
| h1 | 12 |
|---|
| h2 | 11 |
|---|
| h3 | 9 |
|---|
| h4 | 19,5 |
|---|
| l1 ≈ | 52 |
|---|
| l2 | 34 |
|---|
| l3 ≈ | 29 |
|---|
| m1 | 4 |
|---|
| m2 | 33 |
|---|
| m3 | 4 |
|---|
| m4 | 28 |
|---|
| r ≈ | 21 |
|---|
| RoHS | Ja |
|---|
| Gewicht | 0,022 kg |
|---|
Angaben laut Hersteller. Maßbuchstaben (z. B. d1, l1) siehe Maßzeichnung in den Artikelbildern, Maße in mm.
Artikeldaten
| Hersteller | Ganter (Otto Ganter GmbH & Co. KG) |
|---|
| Normteil | GN 832.2 |
|---|
| Bestellbezeichnung | GN 832.2-55-V-ST |
|---|
| EAN | 4045525085176 |
|---|
| Ganter-Bezeichnung | Spannverschlüsse, Stahl / Edelstahl |
|---|
| Bestelleinheit | Stück |
|---|
| Zolltarifnummer | 83089000 |
|---|
| eCl@ss 5.1.4 | 21020701 |
|---|
