Verschlussspanner GN 854 zeichnen sich durch ihre besonders unempfindliche, stabile und kompakte Bauart aus. Dies ermöglicht den Einsatz in Umgebungen mit besonderen Anforderungen wie z. B. erhöhte Temperatur, Stäube, Sprühnebel etc.
Der speziell gestaltete Gegenhalter erlaubt ein zwangsweises Lösen der Spannung, in dem der Spannarm den Spannbügel nach vorne bewegt z. B. um Formhälften zu trennen.
Verschlussspanner mit Bohrung (Kennziffer 1) werden per Griffstange bedient, die dazu in die Bohrung des Spanners gesteckt und nach erfolgter Betätigung wieder abgezogen wird. Das spart Platz und ein weiterer Vorteil hierbei ist, dass die Griffstange nicht den Umgebungseinflüssen ausgesetzt ist und dadurch z. B. zu heiß zum Bedienen wird. Eine Griffstange gehört nicht zum Lieferumfang.
Der Gegenhalter kann auch mittels Schrauben befestigt werden.
Spannelement und -bügel können im Bedarfsfall als Einzelteil geliefert werden; zum Austausch kann der Lagerbolzen leicht demontiert werden.
Technische Daten
| Größe | 1500 |
|---|
| Kennziffer | 2 - mit Spannarm |
|---|
| Form | T2S - zum Anschweißen |
|---|
| Werkstoff | ST - Stahl |
|---|
| FH in N Haltekraft | 15000 |
|---|
| a1 | 26 |
|---|
| a2 | 28 |
|---|
| b1 | 65 |
|---|
| b2 | 43 |
|---|
| b3 | 52 |
|---|
| b4 | 70 |
|---|
| b5 | 72 |
|---|
| b6 | 30 |
|---|
| d1 | M 10 |
|---|
| d2 | 8,5 |
|---|
| d3 | 18 |
|---|
| h1 ≈ Kennziffer 1 | 55 |
|---|
| Kennziffer 2 | 81 |
|---|
| h2 | 55 |
|---|
| l1 ≈ Kennziffer 1 | 220 |
|---|
| l2 min. | 186 |
|---|
| m1 | 40 |
|---|
| m2 | 16 |
|---|
| r | 120 |
|---|
| t | 30 |
|---|
| w1 | 10,5 |
|---|
| w2 | 28 |
|---|
| w3 ≈ Abdrückhub | 25 |
|---|
| w4 ≈ Verstellweg | 40 |
|---|
| RoHS | Ja |
|---|
| Gewicht | 1,331 kg |
|---|

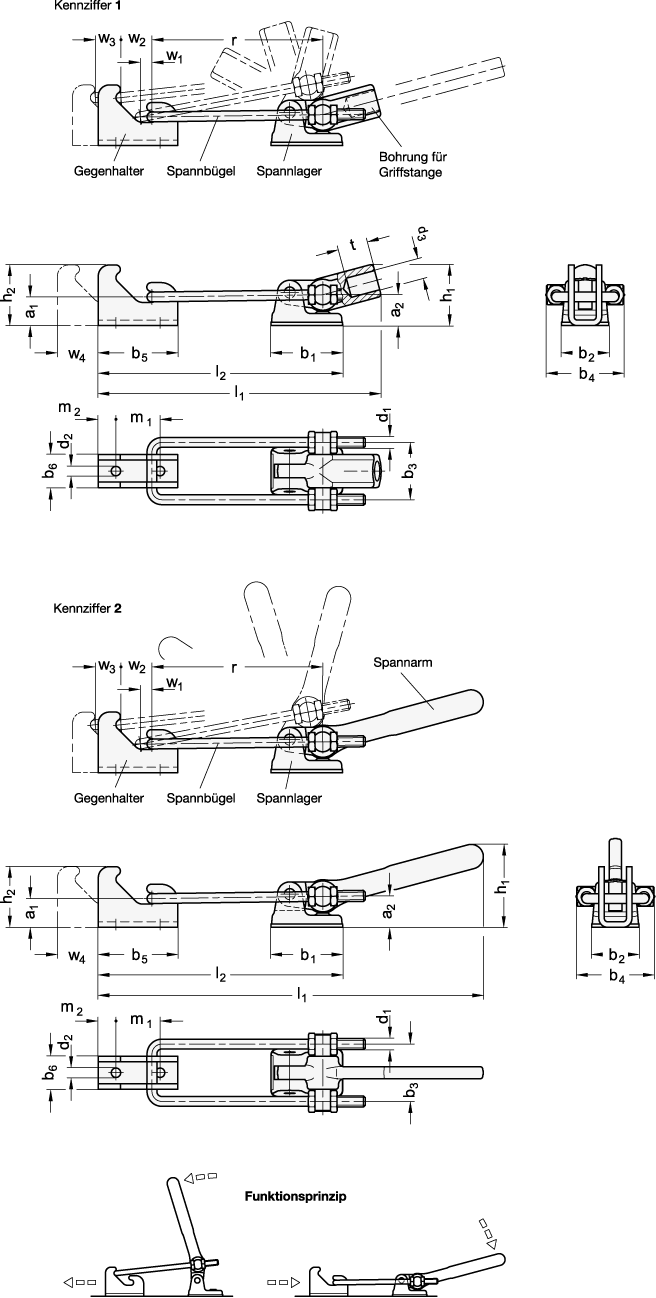

Angaben laut Hersteller. Maßbuchstaben (z. B. d1, l1) siehe Maßzeichnung in den Artikelbildern, Maße in mm.
Artikeldaten
| Hersteller | Ganter (Otto Ganter GmbH & Co. KG) |
|---|
| Normteil | GN 854 |
|---|
| Bestellbezeichnung | GN 854-1500-2-T2S |
|---|
| EAN | 4045525790162 |
|---|
| Ganter-Bezeichnung | Verschlussspanner mit Abdrückfunktion |
|---|
| Bestelleinheit | Stück |
|---|
| Zolltarifnummer | 82057000 |
|---|
| eCl@ss 5.1.4 | 21020701 |
|---|
