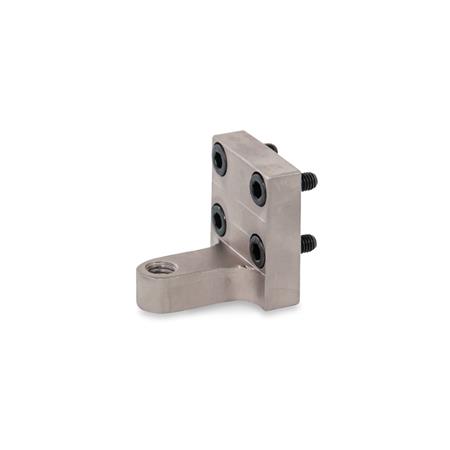

Die Gegenhalter GN 867.1 wurden für die Kraftspanner GN 864 konzipiert.
Gegenhalter für zwei Druckschrauben (Form Z) werden vorzugsweise für das verdrehsichere Spannen von Blechteilen eingesetzt. Hierzu eignen sich besonders Kugelspannschrauben GN 605.
Gegenhalter sind aus einem Stück (b = 32) oder aus zwei zusammengesetzten Teilen (b = 42...62) hergestellt.
Zylinderschrauben und Zentrierbuchsen gehören zum Lieferumfang.
Technische Daten
| Breite b | 32 |
|---|
| Gewinde d1 | M 8 |
|---|
| Form | E - für eine Druckschraube |
|---|
| Oberfläche | NC - chemisch vernickelt |
|---|
| Werkstoff | ST - Stahl |
|---|
| für Kraftspanner Größe | 20 |
|---|
| d2 | 7 |
|---|
| Gewinde | M 5 |
|---|
| h1 | 10 |
|---|
| h2 | 10 |
|---|
| l1 | 38 |
|---|
| l2 | 13 |
|---|
| l3 | 37 |
|---|
| l4 | 7,5 |
|---|
| m1 | 22 |
|---|
| m2 | 17 |
|---|
| m3 | 15 |
|---|
| m4 | 31,5 |
|---|
| m5 | 17 |
|---|
| RoHS | Ja |
|---|
| Gewicht | 0,120 kg |
|---|
Angaben laut Hersteller. Maßbuchstaben (z. B. d1, l1) siehe Maßzeichnung in den Artikelbildern, Maße in mm.
Artikeldaten
| Hersteller | Ganter (Otto Ganter GmbH & Co. KG) |
|---|
| Normteil | GN 867.1 |
|---|
| Bestellbezeichnung | GN 867.1-32-M8-E-NC |
|---|
| EAN | 4045525729186 |
|---|
| Ganter-Bezeichnung | Gegenhalter, Stahl, für Andrückschrauben |
|---|
| Bestelleinheit | Stück |
|---|
| Zolltarifnummer | 84679200 |
|---|
| eCl@ss 5.1.4 | 21029111 |
|---|
