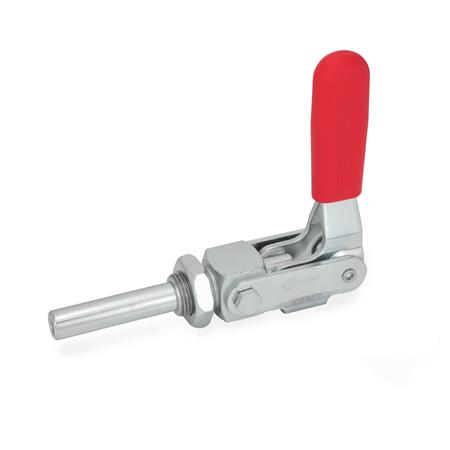

Schubstangenspanner GN 843.1 können über einen Befestigungswinkel (Form ASW) oder direkt montiert werden.
Die stirnseitige Befestigungsmöglichkeit mit einem Außengewinde gestattet es, den Spannhebel in die günstigste Spannposition zu drehen.
Technische Daten
| Größe | 340 |
|---|
| Form | AS - ohne Befestigungswinkel |
|---|
| Werkstoff | ST - Stahl |
|---|
| FH in N Haltekraft | 7000 |
|---|
| a | 48 |
|---|
| b1 | 75 |
|---|
| b2 | 47,6 |
|---|
| d1 | 16 |
|---|
| d2 | M 10 |
|---|
| d3 | M 24 x 2 |
|---|
| d4 | 8,5 |
|---|
| h1 ≈ | 146 |
|---|
| h2 | 70 |
|---|
| h3 | 30 |
|---|
| l1 ≈ | 173 |
|---|
| l2 ≈ | 162 |
|---|
| l3 ≈ | 85 |
|---|
| l4 ≈ | 68 |
|---|
| l5 | 59 |
|---|
| m1 | 55 |
|---|
| m2 | 19 |
|---|
| m3 | 25 |
|---|
| s | 5 |
|---|
| t | 18 |
|---|
| w Hub | 66 |
|---|
| RoHS | Ja |
|---|
| Gewicht | 0,815 kg |
|---|
Angaben laut Hersteller. Maßbuchstaben (z. B. d1, l1) siehe Maßzeichnung in den Artikelbildern, Maße in mm.
Artikeldaten
| Hersteller | Ganter (Otto Ganter GmbH & Co. KG) |
|---|
| Normteil | GN 843.1 |
|---|
| Bestellbezeichnung | GN 843.1-340-AS |
|---|
| EAN | 4045525519435 |
|---|
| Ganter-Bezeichnung | Schubstangenspanner, Stahl |
|---|
| Zolltarifnummer | 82057000 |
|---|
| eCl@ss 5.1.4 | 90909090 |
|---|
