Schubstangenspanner GN 842 können aufgrund ihres massiven, starren Grundkörpers für sehr hohe Haltekräfte eingesetzt werden.
Bei der Größe 70 sind die Befestigungsbohrungen mit zylinderischen Senkungen, zur Verwendung von Zylinderschrauben mit Innensechskant DIN 912-M4, versehen.
Technische Daten
| Größe | 3100 |
|---|
| Form | AS - Grundkörper geschmiedet |
|---|
| FH in N Haltekraft | 45000 |
|---|
| a | 40 |
|---|
| b1 | 216 |
|---|
| b2 | 76 |
|---|
| d1 | 22 |
|---|
| d2 | M 14 |
|---|
| d3 | 11 |
|---|
| h1 ≈ | 137 |
|---|
| h2 ≈ | 56 |
|---|
| l1 | 316 |
|---|
| l2 ≈ | 300 |
|---|
| l3 | 100 |
|---|
| m1 | 54 |
|---|
| m2 | 40 |
|---|
| m3 | 70 |
|---|
| m4 | 70 |
|---|
| s | 10 |
|---|
| t | 25 |
|---|
| w Hub | 100 |
|---|
| RoHS | Ja |
|---|
| Gewicht | 3,065 kg |
|---|

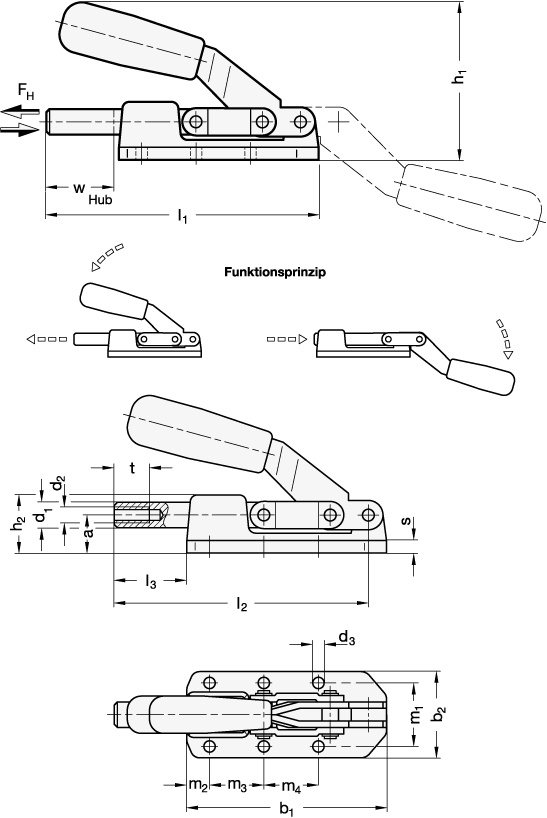

Angaben laut Hersteller. Maßbuchstaben (z. B. d1, l1) siehe Maßzeichnung in den Artikelbildern, Maße in mm.
Artikeldaten
| Hersteller | Ganter (Otto Ganter GmbH & Co. KG) |
|---|
| Normteil | GN 842 |
|---|
| Bestellbezeichnung | GN 842-3100-AS |
|---|
| EAN | 4045525386426 |
|---|
| Ganter-Bezeichnung | Schubstangenspanner, Stahl, für Druck- und Zugspannung |
|---|
| Bestelleinheit | Stück |
|---|
| Zolltarifnummer | 82057000 |
|---|
| eCl@ss 5.1.4 | 90909090 |
|---|
